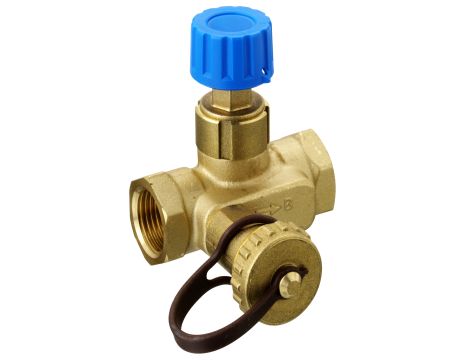

Regulator podpionowy USV-M DN 15 PN 16 Danfoss - 003Z2121

Zawory USV służą do wyrównywania instalacji grzewczych i klimatyzacyjnych. Powodują równoważenie instalacji przy niezmiennym obciążeniu. Zastosowanie zaworów USV umożliwia:

• Podział obwodów
• Wykonywanie pomiarów
• Ograniczanie przepływu
• Ograniczanie spadku ciśnienia na odbiornikach ciepła lub chłodu
• Przebudowę instalacji i jej szybkie ponowne wyrównanie
• Odwodnienie i napełnienie instalacji
• Montaż automatycznych członów regulacyjnych i przejście do automatycznego wyrównania instalacji przy zmieniającym się obciążeniu

Zawory USV-I (z czerwonym pokrętłem) umożliwiają dokonanie regulacji wstępnej, odcięcie pionu oraz pomiar spadku ciśnienia (przepływu) na zaworze, podczas gdy zawór USV-M pozwala na pomiar spadku ciśnienia na pionie oraz odwodnienie pionu.

Rozbudowa ręcznych zaworów do automatycznej wersji obejmuje montaż członu regulacyjnego PV na zaworze USV-M i połączenie go rurką impulsową z zaworem USV-I. Rozbudowa odbywa się bez konieczności opróżniania instalacji z wody. Zestaw USV-PV i USV-I po rozbudowie zachowuje pierwotną wartość Kv. Typ członu regulacyjnego zależy od średnicy zaworu. Zawory USV po rozbudowie do automatycznej wersji umożliwiają:

• Podział instalacji na niezależne obwody - eliminując wzajemne oddziaływanie
• Eliminację konieczności wykonywania pomiarów podczas wyrównywania instalacji
• Ograniczanie przepływu - zwiększanie oszczędności energii wynikającej z termostatycznych zaworów regulacyjnych
• Ograniczanie spadku ciśnienia na termostatycznych zaworach regulacyjnych przy częściowym otwarciu
• Przebudowę instalacji bez konieczności kolejnego wyrównywania

Zawory serii USV-PV (z niebieskim pokrętłem) pozwalają na utrzymanie wymaganego ciśnienia dyspozycyjnego ∆ps w przedziale od 5 do 25 kPa (0,05 - 0,25 bar). Fabryczna wartość nastawy wynosi 10 kPa (0,1 bar).
