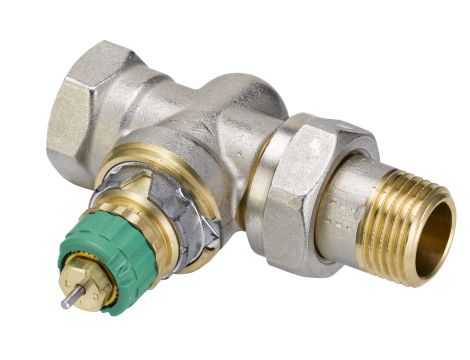

RA-DV to seria zaworów grzejnikowych, niezależnych od zmian ciśnienia, zaprojektowana do 2-rurowych instalacji centralnego ogrzewania, Zawory RA-DV współpracują z wszystkimi typami głowic termostatycznych ze złączem zatrzaskowym Danfoss RA. Zawory dynamiczne RA-DV są wyposażone w automatyczny ogranicznik przepływu , który ogranicza maks. przepływ wody. Dostępny zakres nastaw przepływu od wartości min. 10 do maks. 135 l/h. Zawór RA-DV posiada wbudowany regulator ciśnienia, który utrzymuje stałą różnicę ciśnień 0,1 bar na części regulacyjnej, dzięki czemu zagwarantowane jest utrzymywanie nastawionego przepływu. Zawór RA-DV fabrycznie wyposażony jest w kapturek ochronny, który wyłącznie na etapie montażu można używać do ręcznej regulacji. Kapturka ochronnego nie wolno używać jako ręcznego elementu odcinającego. Do tego celu służy specjalne ręczne pokrętło odcinające (nr katalogowy 013G5002). W celu odróżnienia od innych korpusów zaworów z serii Danfoss RA, kapturek ochronny RA-DV i pierścień nastawy wstępnej są zielone. Korpusy zaworów RA-DV są wykonane z mosiądzu, a ich powierzchnia jest niklowana. Trzpień dławiczki zaworowej wykonany jest ze stali chromowej i pracuje w o-ringu o dożywotnich właściwościach smarnych. Cały zespół dławiczki można wymienić bez opróżniania instalacji. W przypadku uzdatniania wody, kluczowe znaczenie ma ścisłe przestrzeganie instrukcji dozowania środków uzdatniających danego producenta. Należy unikać płynów zawierających olej mineralny. Aby zapobiec tworzeniu się osadów i korozji, skład oraz jakość gorącej wody w obiegu grzewczym musi być zgodna z wytycznymi normy VDI 2035.
-
Aplikacja Układ 2-rurowy Ciśnienie próbne [bar] 16 bar Ciśnienie robocze [bar] [Max.] 10 bar Description Zawór dynamiczny niezależny od ciśnienia Grupa produktów Radiator Valves In scope of WEEE and contain batteries No Konstrukcja Prosty Nastawy wstępne Tak Przepływ [l/h] [Maks.] 135 L/h Przepływ przy ustawieniu 1 [l/h] [Max.] 10 L/h Przepływ przy ustawieniu 2 [l/h] [Max.] 15 L/h Przepływ przy ustawieniu 3 [l/h] [Max.] 20 L/h Przepływ przy ustawieniu 4 [l/h] [Max.] 35 L/h Przepływ przy ustawieniu 5 [l/h] [Max.] 50 L/h Przepływ przy ustawieniu 6 [l/h] [Max.] 80 L/h Przepływ przy ustawieniu 7 [l/h] [Max.] 100 L/h Przepływ przy ustawieniu N [l/h] [Max.] 135 L/h REACH Candidate List substances Lead (CAS no. 7439-92-1) Rozmiar zaworu DN 15 SCIP dossier no. 0d86001d-3a28-4ee4-8d0a-7c500968c9cc SCIP dossier product name RA-DV Dynamic radiator valve Standard wymiaru F Temperatura przepływu [°C] [Max.] 95 °C Typ zaworu Dynamiczny (niezależny od ciśnienia) Typ złączki Standard Typ, wersja RA-DV Typy połączeń gwint wewnętrzny Wymiar króćca wlotowego Rp 1/2 Wymiar króćca wylotowego R 1/2 Zakończ Niklowany Zakres różnicy ciśnień [bar] [Max.] 0.6 bar Zakres różnicy ciśnień [bar] [Min.] 0.1 bar
