Opis produktu
Szczegóły produktu
| Masa brutto | 3.572 Kg |
| Masa netto | 3.572 Kg |
| Volume | 6.989 Liter |
| EAN | 5702421500828 |
| Masa brutto | 3.572 Kg |
| Masa netto | 3.572 Kg |
| Volume | 6.989 Liter |
| EAN | 5702421500828 |
| Charakterystyka przepływu | Typu split |
| Ciśnienie nominalne [bar] | 16 bar |
| Czas reakcji - otwieranie [s] | 4 " |
| Czas reakcji - zamykanie [s] | 4 " |
| Czynnik alternatywny | Wodny roztwór glikolu do 30% |
| Czynnik alternatywny 2 CWU | Ciepła woda użytkowa (zawartość chloru maks. 200 ppm) |

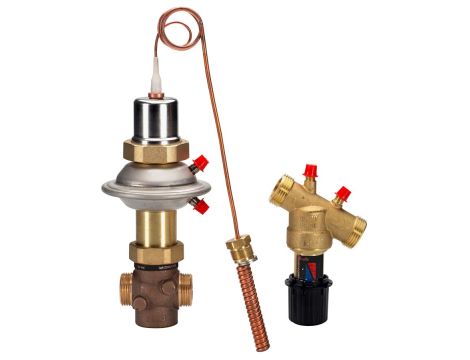

| Description | AVTQ PN16 20/3,2 35C gwint, powrót |
| Dozwolone czynniki | District heating/cooling circulation water |
| Długość czujnika temperatury [mm] | 90 mm |
| Długość kapilary [m] | 1 m |
| EU RoHS compliance | Yes with exemptions |
| Funkcja | Regulator temperatury z kompensacją przepływu |
| Funkcja ogranicznika powrotu | Nie |
| Funkcja VSP - P | Nie |
| Funkcja VSP - Q | Nie |
| Funkcja VSP - T | Nie |
| Grupa produktów | Temperature controllers |
| In scope of WEEE and contain batteries | No |
| Liczba króćców | 2 |
| Materiał czujnika temperatury | Miedź, numer materiału 2.0090 |
| Materiał gniazda zaworu | Stal chromowo-niklowa, nr materiału 1.4404 |
| Materiał grzybka zaworu | Kauczuk EPDM |
| Materiał korpusu zaworu | Rg5, nr mat. 2.1096.01 |
| Materiał membrany regulacyjnej | EPDM |
| Materiał rurki impulsowej | Miedź, numer materiału 2.0090 |
| Materiał uszczelnienia grzybka/gniazda | EPDM / stal nierdzewna 1.4571 |
| pH czynnika [Max.] | 10 |
| pH czynnika [Min.] | 7 |
| Podłączenie czujnika | M22x1 / R3/4 gwint zewn. zgodny z normą DIN 2999 |
| Przeciek [% Kvs] | |
| Przyłącze, standard | ISO 228/1 |
| REACH Candidate List substances | Lead (CAS no. 7439-92-1) |
| Regulacja przepływu | Nie |
| Regulacja temperatury | Tak |
| SCIP dossier no. | bdce48b4-471c-4d45-8b58-0ffad9a3301c |
| SCIP dossier product name | AVTQ PN16 20/3.2 35C THREAD RETURN |
| Temperatura czynnika [°C] [Max.] | 100 °C |
| Temperatura czynnika [°C] [Min.] | 2 °C |
| Temperatura czynnika na czujniku [°C] [Max.] | 130 °C |
| Temperatura otoczenia [°C] [Max.] | 70 °C |
| Temperatura otoczenia [°C] [Min.] | 0 °C |
| Temperatura transportu [°C] [Max.] | 50 °C |
| Temperatura transportu [°C] [Min.] | -20 °C |
| Typ, wersja | AVTQ |
| Typy połączeń | Gwint zewnętrzny |
| Wartości Kvs [m³/h] | 3.2 m³/h |
| Współczynnik kawitacji | 0.6 |
| Zakres nastawy temperatury [°C] [Max.] | 60 °C |
| Zakres nastawy temperatury [°C] [Min.] | 45 °C |
| Zakres regulacji | 100:1 |
| Zakres różnicy ciśnień [bar] [Max.] | 4 bar |
| Średnica [mm] | 20 mm |
| Średnica czujnika temperatury [mm] | 15 mm |
| Średnica połączenia | G 1 A |
