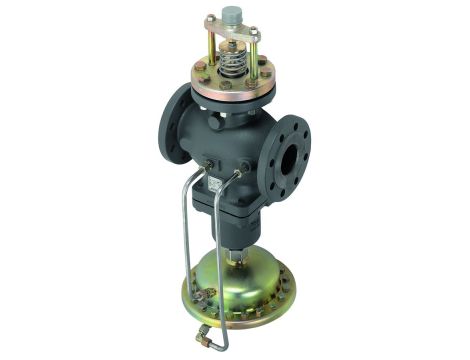

Danfoss AFQM, PN 16, DN 100, Natężenie przepływu [m3/h]: 12.60 - 63.00, kołnierz, Wersja montażowa: swobodne - 003G6058

Dostępność:

Zapytanie ofertowe

Producent:

EAN:

5702421557372

Dostępna ilość: 0 szt.

AFQM PN16 100/125 /0,2 kołnierz, zasil./powr.

Dodaj do ulubionych Powiadom znajomego

Opis produktu

Szczegóły produktu

Masa brutto	135.5 Kg
Masa netto	135.5 Kg

Volume	643.2 Liter
EAN	5702421557372

Masa brutto	135.5 Kg
Masa netto	135.5 Kg
Volume	643.2 Liter
EAN	5702421557372

Alternatywne PN VSP	10
Aplikacja	Miejska sieć ciepłownicza
Ciśnienie nominalne	PN 16
Ciśnienie nominalne [bar]	16 bar
Czynnik alternatywny	Wodny roztwór glikolu do 30%
Description	AFQM PN16 100/125 /0,2 kołnierz, zasil./powr.
Dozwolone czynniki	District heating/cooling circulation water
EU RoHS compliance	No - out of scope
Funkcja	Regulator przepływu ze zintegrowanym zaworem regulacyjnym
Funkcja VSP - P	Nie
Funkcja VSP - Q	Nie
Funkcja VSP - T	Nie
Grupa produktów	Pressure flow controllers
In scope of WEEE and contain batteries	No
Liczba króćców	2
Materiał gniazda zaworu	Stal nierdzewna, nr materiału 1.4021
Materiał grzybka zaworu DP	Stal nierdzewna, Nr 1.4404
Materiał grzybka zaworu reg. CV	Stal nierdzewna, Nr 1.4404
Materiał korpusu zaworu	Żeliwo szare EN-GJL-250 (GG-25)
Materiał membrany siłownika	EPDM (walcowany, wzmocniony włóknem)
Materiał uszczelnienia DP	EPDM
Materiał uszczelnienia zaworu reg. CV	EPDM
Natężenie przepływu [m3/h]	63 m³/h
Natężenie przepływu [m3/h] [Max.]	63 m³/h
Natężenie przepływu [m3/h] [Min.]	12.6 m³/h

Ograniczenie przepływu	Tak
pH czynnika [Max.]	10
pH czynnika [Min.]	7
Powierzchnia siłownika [cm2]	250 cm²
Położenie trzpienia	Normalnie otwarty
Przeciek [% Kvs]	0.01
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Regulacja przepływu	Tak
Regulator ciśnienia	Nie
Rozmiar zaworu	DN 100
Skok [mm]	20 mm
Spadek ciśnienia na dławiku - dpb [bar]	0.2 bar
Temperatura czynnika [°C] [Max.]	150 °C
Temperatura czynnika [°C] [Min.]	2 °C
Typ nastawy	Żaden
Typ, wersja	AFQM
Typy połączeń	kołnierz
Wartości Kvs [m³/h]	125 m³/h
Wersja montażowa	swobodne
Wkład zaworu regulacyjnego z hydraulicznym odciążeniem	Mieszek (stal nierdzewna, nr 1.4571)
Współczynnik kawitacji	0.35
Zakres różnicy ciśnień [bar] [Max.]	15 bar
Średnica [mm]	100 mm
Średnica połączenia	DN 100

Alternatywne PN VSP	10
Aplikacja	Miejska sieć ciepłownicza
Ciśnienie nominalne	PN 16
Ciśnienie nominalne [bar]	16 bar
Czynnik alternatywny	Wodny roztwór glikolu do 30%
Description	AFQM PN16 100/125 /0,2 kołnierz, zasil./powr.
Dozwolone czynniki	District heating/cooling circulation water
EU RoHS compliance	No - out of scope
Funkcja	Regulator przepływu ze zintegrowanym zaworem regulacyjnym
Funkcja VSP - P	Nie
Funkcja VSP - Q	Nie
Funkcja VSP - T	Nie
Grupa produktów	Pressure flow controllers
In scope of WEEE and contain batteries	No
Liczba króćców	2
Materiał gniazda zaworu	Stal nierdzewna, nr materiału 1.4021
Materiał grzybka zaworu DP	Stal nierdzewna, Nr 1.4404
Materiał grzybka zaworu reg. CV	Stal nierdzewna, Nr 1.4404
Materiał korpusu zaworu	Żeliwo szare EN-GJL-250 (GG-25)
Materiał membrany siłownika	EPDM (walcowany, wzmocniony włóknem)
Materiał uszczelnienia DP	EPDM
Materiał uszczelnienia zaworu reg. CV	EPDM
Natężenie przepływu [m3/h]	63 m³/h
Natężenie przepływu [m3/h] [Max.]	63 m³/h
Natężenie przepływu [m3/h] [Min.]	12.6 m³/h
Ograniczenie przepływu	Tak
pH czynnika [Max.]	10
pH czynnika [Min.]	7
Powierzchnia siłownika [cm2]	250 cm²
Położenie trzpienia	Normalnie otwarty
Przeciek [% Kvs]	0.01
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Regulacja przepływu	Tak
Regulator ciśnienia	Nie
Rozmiar zaworu	DN 100
Skok [mm]	20 mm
Spadek ciśnienia na dławiku - dpb [bar]	0.2 bar
Temperatura czynnika [°C] [Max.]	150 °C
Temperatura czynnika [°C] [Min.]	2 °C
Typ nastawy	Żaden
Typ, wersja	AFQM
Typy połączeń	kołnierz
Wartości Kvs [m³/h]	125 m³/h
Wersja montażowa	swobodne
Wkład zaworu regulacyjnego z hydraulicznym odciążeniem	Mieszek (stal nierdzewna, nr 1.4571)
Współczynnik kawitacji	0.35
Zakres różnicy ciśnień [bar] [Max.]	15 bar
Średnica [mm]	100 mm
Średnica połączenia	DN 100
