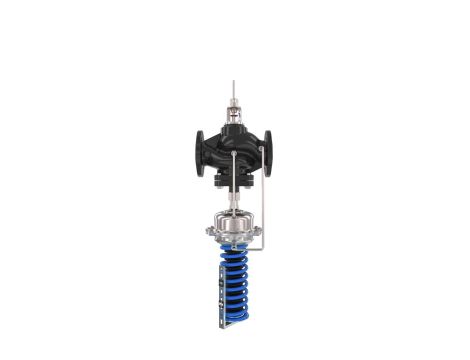

Danfoss AFQMP 2, PN 16, DN 125, Natężenie przepływu [m3/h]: 20.00 - 230.00, kołnierz, Wersja montażowa: swobodne - 003G5563

Dostępność:

Zapytanie ofertowe

Producent:

EAN:

5714279064711

Dostępna ilość: 0 szt.

Pressure independent control valve

Dodaj do ulubionych Powiadom znajomego

Opis produktu

Szczegóły produktu

Masa brutto	91 Kg
Masa netto	83.5 Kg

Volume	489.6 Liter
EAN	5714279064711

Masa brutto	91 Kg
Masa netto	83.5 Kg
Volume	489.6 Liter
EAN	5714279064711

Alternatywne PN VSP	25
Aplikacja	Sieć cieplna i układ centralnego chłodzenia
Ciśnienie nominalne	PN 16
Ciśnienie nominalne [bar]	16 bar
Ciśnienie robocze [bar] [Max.]	16 bar
Czynnik alternatywny	Wodny roztwór glikolu do 30%
Description	Pressure independent control valve
Dozwolone czynniki	District heating/cooling circulation water
EU RoHS compliance	No - out of scope
Funkcja	Regulator przepływu ze zintegrowanym zaworem regulacyjnym
Funkcja VSP - P	Nie
Funkcja VSP - Q	Nie
Funkcja VSP - T	Nie
Grupa produktów	Pressure flow controllers
In scope of WEEE and contain batteries	No
Liczba króćców	2
Maksymalny przeciek przez króciec [% Kvs]	0.01
Materiał gniazda zaworu	Stal nierdzewna, nr Nr 1.4021
Materiał gniazda zaworu DP	Stal nierdzewna, nr Nr 1.4021
Materiał grzybka zaworu DP	Stal nierdzewna, Nr 1.4021
Materiał grzybka zaworu reg. CV	Stal nierdzewna, Nr 1.4021
Materiał korpusu zaworu	Żeliwo szare EN-GJL-250 (GG-25)
Materiał membrany siłownika	EPDM (walcowany, wzmocniony włóknem)
Materiał uszczelnienia DP	EPDM
Materiał uszczelnienia zaworu reg. CV	EPDM
Nastawa różnicy ciśnień [bar] [Max.]	1 bar
Nastawa różnicy ciśnień [bar] [Min.]	0.1 bar
Natężenie przepływu [m3/h]	230 m³/h
Natężenie przepływu [m3/h] [Max.]	230 m³/h

Natężenie przepływu [m3/h] [Min.]	20 m³/h
Ograniczenie przepływu	Tak
pH czynnika [Max.]	10
pH czynnika [Min.]	7
Powierzchnia siłownika [cm2]	160 cm²
Położenie trzpienia	Normalnie otwarty
Przeciek [% Kvs]	0.01
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Regulacja przepływu	Tak
Regulator ciśnienia	Nie
Rozmiar zaworu	DN 125
Skok [mm]	23 mm
Spadek ciśnienia na dławiku - dpb [bar]	1 bar
Temperatura czynnika [°C] [Max.]	150 °C
Temperatura czynnika [°C] [Min.]	2 °C
Typ nastawy	Regulowany
Typ, wersja	AFQMP 2
Typy połączeń	kołnierz
Wartości Kvs [m³/h]	250 m³/h
Wersja montażowa	swobodne
Wkład zaworu regulacyjnego z hydraulicznym odciążeniem	Komora
Współczynnik kawitacji	0.33
Współczynnik kawitacji 100%	0.3
Współczynnik kawitacji 25%	0.68
Współczynnik kawitacji 50%	0.46
Współczynnik kawitacji 75%	0.42
Zakres różnicy ciśnień [bar] [Max.]	15 bar
Średnica [mm]	125 mm
Średnica połączenia	DN 125
