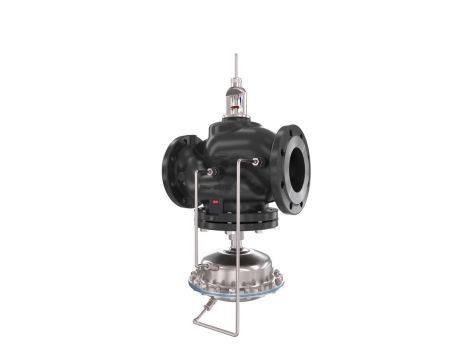

Danfoss AFQM 2, PN 25, DN 100, Natężenie przepływu [m3/h]: 19.00 - 95.00, kołnierz, Wersja montażowa: swobodne - 003G5519

Dostępność:
Zapytanie ofertowe
Producent:
DANFOSS
EAN:
5710104522623
Dostępna ilość: 0 szt.
Pressure independent control valve
Dodaj do ulubionych Powiadom znajomego
Opis produktu

Szczegóły produktu

Masa brutto 77.5 Kg
Masa netto 73 Kg
Volume 191.52 Liter
EAN 5710104522623



Alternatywne PN VSP 40
Aplikacja Sieć cieplna i układ centralnego chłodzenia
Ciśnienie nominalne PN 25
Ciśnienie nominalne [bar] 25 bar
Ciśnienie robocze [bar] [Max.] 25 bar
Czynnik alternatywny Wodny roztwór glikolu do 30%
Description Pressure independent control valve
Dozwolone czynniki District heating/cooling circulation water
EU RoHS compliance No - out of scope
Funkcja Regulator przepływu ze zintegrowanym zaworem regulacyjnym
Funkcja VSP - P Nie
Funkcja VSP - Q Nie
Funkcja VSP - T Nie
Grupa produktów Pressure flow controllers
In scope of WEEE and contain batteries No
Liczba króćców 2
Maksymalny przeciek przez króciec [% Kvs] 0.01
Materiał gniazda zaworu Stal nierdzewna, nr Nr 1.4021
Materiał gniazda zaworu DP Stal nierdzewna, nr Nr 1.4021
Materiał grzybka zaworu DP Stal nierdzewna, Nr 1.4021
Materiał grzybka zaworu reg. CV Stal nierdzewna, Nr 1.4021
Materiał korpusu zaworu Żeliwo sferoidalne EN-GJS-400-18-LT (GGG 40.3)
Materiał membrany siłownika EPDM (walcowany, wzmocniony włóknem)
Materiał uszczelnienia DP EPDM
Materiał uszczelnienia zaworu reg. CV EPDM
Natężenie przepływu [m3/h] 95 m³/h
Natężenie przepływu [m3/h] [Max.] 95 m³/h
Natężenie przepływu [m3/h] [Min.] 19 m³/h
Ograniczenie przepływu Tak
pH czynnika [Max.] 10
pH czynnika [Min.] 7
Powierzchnia siłownika [cm2] 160 cm²
Położenie trzpienia Normalnie otwarty
Przeciek [% Kvs] 0.01
REACH Candidate List substances Lead (CAS no. 7439-92-1)
Regulacja przepływu Tak
Regulator ciśnienia Nie
Rozmiar zaworu DN 100
SCIP dossier no. b7b59542-4217-4c5c-96a5-552807d72d74
SCIP dossier product name AFQM DN65-400
Skok [mm] 19 mm
Spadek ciśnienia na dławiku - dpb [bar] 0.5 bar
Temperatura czynnika [°C] [Max.] 150 °C
Temperatura czynnika [°C] [Min.] 2 °C
Typ nastawy Stały
Typ, wersja AFQM 2
Typy połączeń kołnierz
Wartości Kvs [m³/h] 160 m³/h
Wersja montażowa swobodne
Wkład zaworu regulacyjnego z hydraulicznym odciążeniem Komora
Współczynnik kawitacji 0.4
Współczynnik kawitacji 100% 0.35
Współczynnik kawitacji 25% 0.65
Współczynnik kawitacji 50% 0.45
Współczynnik kawitacji 75% 0.4
Zakres różnicy ciśnień [bar] [Max.] 15 bar
Średnica [mm] 100 mm
Średnica połączenia DN 100
