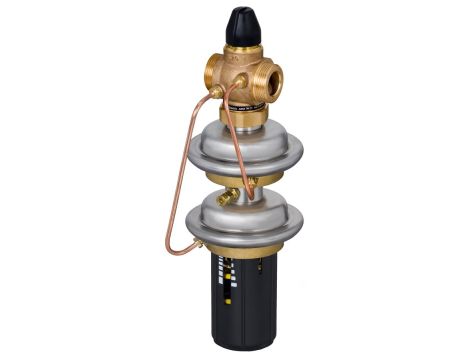

Danfoss AVPQ 4, PN 25, DN 20, Natężenie przepływu [m3/h]: 0.16 - 3.50, 0.30 bar - 2.00 bar, Gwint zewnętrzny, G 1 A, Wersja montażowa: Zasilanie - 003H6558

Dostępność:
Zapytanie ofertowe
Producent:
DANFOSS
EAN:
5702421540770
Dostępna ilość: 0 szt.
AVPQ 4 PN25 20/6,3 0,3-2,0/0,2 gwint, zasil.
Dodaj do ulubionych Powiadom znajomego
Opis produktu

Szczegóły produktu

Masa brutto 5.457 Kg
Masa netto 5.457 Kg
Volume 10.596 Liter
EAN 5702421540770



Alternatywne PN VSP 16
Aplikacja Miejska sieć ciepłownicza
Ciśnienie nominalne PN 25
Ciśnienie nominalne [bar] 25 bar
Czynnik alternatywny Wodny roztwór glikolu do 30%
Description AVPQ 4 PN25 20/6,3 0,3-2,0/0,2 gwint, zasil.
Dozwolone czynniki District heating/cooling circulation water
EU RoHS compliance No - out of scope
Funkcja Regulator różnicy ciśnień i przepływu
Funkcja VSP - P Tak
Funkcja VSP - Q Tak
Funkcja VSP - T Nie
Grupa produktów Pressure flow controllers
In scope of WEEE and contain batteries No
Liczba króćców 2
Materiał gniazda zaworu Stal nierdzewna, nr 1.4571
Materiał grzybka zaworu DP Mosiądz odporny na odcynkowanie CuZn36Pb2As
Materiał korpusu zaworu Brąz cynowo-cynkowy CuSn5ZnPb (Rg5)
Materiał membrany siłownika EPDM
Materiał uszczelnienia DP EPDM
Nastawa różnicy ciśnień [bar] [Max.] 2 bar
Nastawa różnicy ciśnień [bar] [Min.] 0.3 bar
Natężenie przepływu [m3/h] 3 m³/h
Natężenie przepływu [m3/h] [Max.] 3.5 m³/h
Natężenie przepływu [m3/h] [Min.] 0.16 m³/h
Ograniczenie przepływu Nie
pH czynnika [Max.] 10
pH czynnika [Min.] 7
Położenie trzpienia Normalnie otwarty
Przeciek [% Kvs] 0.02
REACH Candidate List substances Lead (CAS no. 7439-92-1)
Regulacja przepływu Tak
Regulator ciśnienia Regulator różnicy ciśnień
Rozmiar zaworu DN 20
SCIP dossier no. 5a1e376f-696b-4a93-99f4-c4cd177ef721
SCIP dossier product name AVPQ 4 PN25 DN15-25 THREAD
Spadek ciśnienia na dławiku - dpb [bar] 0.2 bar
Temperatura czynnika [°C] [Max.] 150 °C
Temperatura czynnika [°C] [Min.] 2 °C
Typ nastawy Regulowany
Typ, wersja AVPQ 4
Typy połączeń Gwint zewnętrzny
Wartości Kvs [m³/h] 6.3 m³/h
Wersja montażowa Zasilanie
Współczynnik kawitacji 0.6
Współczynnik kawitacji 100% 0.41
Współczynnik kawitacji 25% 0.66
Współczynnik kawitacji 50% 0.54
Współczynnik kawitacji 75% 0.53
Zakres różnicy ciśnień [bar] [Max.] 20 bar
Średnica [mm] 20 mm
Średnica połączenia G 1 A
