Opis produktu

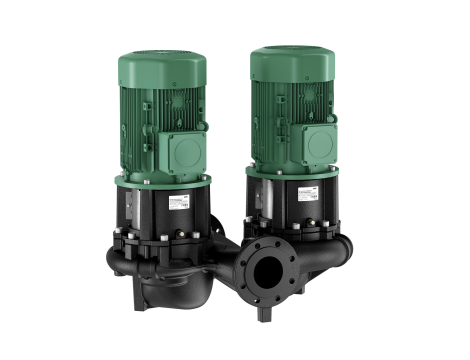

- Pompa podwójna Inline z dwiema jednostopniowymi dławnicowymi pompami wirowymi we wspólnym korpusie z klapą przełączającą, do montażu na rurociągu lub do ustawienia na fundamencie. Kołnierz zaślepiający na korpusie i konsole za dopłatą. Odporna na drgania, zapewniająca cichą pracę konstrukcja blokowa z latarnią i sztywno połączonym standardowym silnikiem kołnierzowym (silnik odpowiadający normom). Z niezależnym od kierunku obrotów mieszkowym uszczelnieniem mechanicznym z wymuszonym opływem oraz wirnikiem redukującym kawitację. Kołnierze z przyłączami pomiarowymi ciśnienia R 1/8. Korpus pompy i latarnia z powłoką kataforetyczną. - W wersji standardowej silniki w klasie IE3. Pompy z silnikami ≥ 5,5 kW są seryjnie wyposażone w czujniki termistorowe jako zabezpieczenie silnika. - Skrzynia zaciskowa do silnika ≤ 7,5 kW może być wykonana z metalu lub tworzywa sztucznego. Jeśli bezwzględnie wymagana jest metalowa skrzynia zaciskowa, należy zamówić odpowiedni wariant specjalny. Skrzynie zaciskowe do silnika > 7,5 kW są zawsze z metalu.
Dopuszczalny obszar zastosowania - Wersja standardowa do ciśnienia roboczego: 13 bar do +140°C, 16 bar do +120°C - Zakres temperatur przy maks. temperaturze otoczenia: -20°C ... +140°C (w zależności od przetłaczanego medium) - Maks. temperatura otoczenia: +40°C - Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % do max. 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C do max. +120 °C lub przetłaczanego medium innego niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym.
- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 40 °C
Maks. ciśnienie robocze - PN - - 16 bar
Zalecenie dotyczące konfiguracji - - 16 bar do 120°C, 13 bar do 140°C
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Dane silnika
Klasa sprawności energetycznej silnika - - IE3
Przyłącze sieciowe - - 3~400 V, 50 Hz
Tolerancja napięcia - - ±10 %
Moc znamionowa - P - 2 - - 11000 W
Znamionowa prędkość obrotowa - n - - 2900 1/min
Prąd znamionowy - I - N - - 21,3 A
Współczynnik mocy - cos φ - - 0.85
Sprawność silnika ηm 50 % - η - M - 50% - - 89,4 %
Sprawność silnika ηm 75 % - η - M - 75% - - 91 %
Sprawność silnika ηm 100 % - η - M - 100% - - 91,2 %
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
Wirnik - - Żeliwo szare
Wał - - Stal nierdzewna
Uszczelnienie wału - - AQ1EGG
Latarnia - - Żeliwo szare
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 40
Przyłącze po stronie tłocznej - - DN 40
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Atmos GIGA-D 40/210-11/2
Masa netto ok. - m - - 310 kg
Numer artykułu - - 2227602
-
Dopuszczalny obszar zastosowania - Wersja standardowa do ciśnienia roboczego: 13 bar do +140°C, 16 bar do +120°C - Zakres temperatur przy maks. temperaturze otoczenia: -20°C ... +140°C (w zależności od przetłaczanego medium) - Maks. temperatura otoczenia: +40°C - Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % do max. 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C do max. +120 °C lub przetłaczanego medium innego niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym.
- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 40 °C
Maks. ciśnienie robocze - PN - - 16 bar
Zalecenie dotyczące konfiguracji - - 16 bar do 120°C, 13 bar do 140°C
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Dane silnika
Klasa sprawności energetycznej silnika - - IE3
Przyłącze sieciowe - - 3~400 V, 50 Hz
Tolerancja napięcia - - ±10 %
Moc znamionowa - P - 2 - - 11000 W
Znamionowa prędkość obrotowa - n - - 2900 1/min
Prąd znamionowy - I - N - - 21,3 A
Współczynnik mocy - cos φ - - 0.85
Sprawność silnika ηm 50 % - η - M - 50% - - 89,4 %
Sprawność silnika ηm 75 % - η - M - 75% - - 91 %
Sprawność silnika ηm 100 % - η - M - 100% - - 91,2 %
Klasa izolacji - - F
Stopień ochrony - - IP55
- Materiały
Korpus pompy - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
Wirnik - - Żeliwo szare
Wał - - Stal nierdzewna
Uszczelnienie wału - - AQ1EGG
Latarnia - - Żeliwo szare
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 40
Przyłącze po stronie tłocznej - - DN 40
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Atmos GIGA-D 40/210-11/2
Masa netto ok. - m - - 310 kg
Numer artykułu - - 2227602
-
