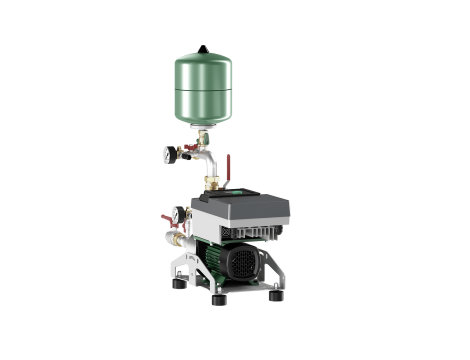

Wilo-ISAR MODH1-E-1-CH3-LE 605 system do podnoszenia ciśnienia - 4258882

- Kompaktowe urządzenie do podnoszenia ciśnienia zgodnie z normą DIN 1988 i DIN EN 806 do pośredniego lub bezpośredniego podłączenia. Składa się z normalnie zasysającej, poziomej, wysokociśnieniowej pompy wirowej ze stali nierdzewnej. Gotowe do podłączenia z orurowaniem ze stali nierdzewnej, zamontowane na ramie głównej, ze zintegrowanym sterowaniem za pomocą przetwornicy częstotliwości ze wszystkimi wymaganymi urządzeniami pomiarowymi i sterującymi. - W pełni zautomatyzowane zaopatrzenie w wodę i podwyższanie ciśnienia w budynkach mieszkalnych, biurowych i administracyjnych, hotelach, szpitalach, domach handlowych oraz instalacjach przemysłowych. - Do tłoczenia wody użytkowej, przemysłowej, wody chłodzącej lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników ściernych lub długowłóknistych. - - Cechy szczególne / zalety produktu - Wysoka niezawodność pracy dzięki systemowi z poziomą, wielostopniową, regulowaną częstotliwością pompą Medana CH3-LE z hydrauliką ze stali nierdzewnej - Prosta instalacja i konserwacja - Łatwe uruchomienie i praca dzięki wyświetlaczowi graficznemu - Dopuszczenie do użytku z wodą pitną (ACS i lista UBA) dla pomp, w których medium styka się z elementami ze stali nierdzewnej - Wyposażenie/funkcja - 1 pompa Medana CH3-LE na urządzenie - Elementy mające kontakt z medium są odporne na korozję - Galwanicznie ocynkowana rama główna z amortyzatorami drgań o regulowanej wysokości do izolacji dźwiękowej - Zawór odcinający po stronie ssawnej i ciśnieniowej każdej pompy - Zawór zwrotny, po stronie tłocznej - 2 czujniki ciśnienia, po stronie ssawnej i tłocznej - Manometr, opcjonalnie, po stronie ssawnej - Manometr, po stronie tłocznej - Przeponowe naczynie wzbiorcze (8 l/PN 10) - Zintegrowane zabezpieczenie przed brakiem wody - Regulacja urządzenia odbywa się za pomocą zintegrowanej z pompą przetwornicy częstotliwości. - Obsługa/wskazanie - Regulacja poprzez w pełni elektroniczną przetwornicę częstotliwości pompy, obsługa poprzez wyświetlacz graficzny i pokrętło - Wstępnie ustawione fabrycznie parametry ułatwiające uruchamianie/pracę rozrusznika - Nastawianie wartości zadanej, parametrów roboczych oraz potwierdzenie sygnalizacji awarii za pomocą techniki zielonego pokrętła - Wyświetlacz graficzny o wysokiej rozdzielczości z zielonym pokrętłem i 2 klawiszami do wyświetlania danych eksploatacyjnych, parametrów regulatora, stanu roboczego pompy, ciśnienia aktualnego, komunikatów o awarii oraz protokołu pracy - Blokowany wyłącznik główny - Opis menu w formie tekstowej - Blokowanie ustawień parametrów - Licznik godzin pracy każdej pompy - Licznik godzin pracy całego systemu - Licznik włączeń/wyłączeń zasilania sieciowego każdego systemu - Protokół ostatnich 9 usterek - Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie) - Elastyczne rurociągi podłączeniowe lub kompensatory


- Dane eksploatacyjne - -
- Liczba pomp - - 1
temperatura przetłaczanej cieczy - T - - 3 °C
temperatura otoczenia - T - - 5 °C
Maks. ciśnienie robocze - PN - - 10 bar
Ciśnienie na dopływie - - 6 bar



- Dane silnika

Przyłącze sieciowe - - - 3~380 V, 50/60 Hz - 3~400 V, 50/60 Hz - 3~440 V, 50/60 Hz
- Znamionowa moc silnika - P - 2 - - 3 kW
Prąd znamionowy - I - N - - 5,3 A
Klasa izolacji - - F
Stopień ochrony silnika - - IP55



- Materiały

Korpus pompy - - Stal nierdzewna
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - BQ1E3GG
Materiał uszczelnienia - - EPDM
Materiał orurowania - - 1.4301/CW617N



- Wymiary montażowe

Przyłącze po stronie ssawnej - DNs - - G 1½
Przyłącze po stronie tłocznej - DNd - - G 1¼



- Informacje na temat umiejscowienia zamówień

Produkt - - Wilo
Nazwa produktu - - ISAR MODH1-E-1-CH3-LE-605
Masa netto ok. - m - - 40 kg
Numer artykułu - - 4258882

-
