Opis produktu

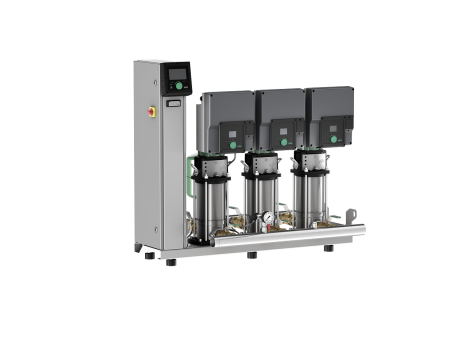

- Kompaktowy system do podnoszenia ciśnienia zgodnie z normą DIN 1988 i DIN EN 806 do pośredniego lub bezpośredniego przyłącza. Składa się z normalnie zasysających, równolegle połączonych, pionowych wysokociśnieniowych pomp wirowych ze stali nierdzewnej w wykonaniu dławnicowym, przy czym każda pompa jest wyposażona w przetwornicę częstotliwości. Gotowe do podłączenia z orurowaniem ze stali nierdzewnej, zamontowane na ramie głównej, wyposażone w urządzenie sterujące z niezbędnymi urządzeniami pomiarowymi i nastawczymi.
W pełni automatyczne zaopatrzenie w wodę i podwyższanie ciśnienia w budynkach mieszkalnych, przemysłowych i administracyjnych, hotelach, szpitalach, domach handlowych oraz w miejskich sieciach wodociągowych i instalacjach przemysłowych.
Tłoczenie - - Woda pitna - Woda użytkowa - Woda chłodząca - Woda gaśnicza (z wyjątkiem systemów przeciwpożarowych zgodnie z normą DIN 14462 oraz z pozwoleniem wydanym przez lokalne urzędy ds. ochrony przeciwpożarowej) lub inne rodzaje wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych.
- Cechy szczególne/zalety produktu - Wytrzymały system spełniający wszystkie wymogi normy DIN 1988 (EN 806) - Atest WRAS/KTW/ACS do wody użytkowej na wszystkie części mające kontakt z przetłaczaną cieczą (wersja EPDM) - Wysokosprawna hydraulika pomp typoszeregu Helix 2.0 VE wraz napędem silnikowym IE5 EC, wyposażona w chłodzone powietrzem, zabudowane przetwornice częstotliwości - Optymalna nastawa obciążenia pompy dzięki zmiennemu rodzajowi ciśnienia i regulacji oraz równoległej, synchronicznej regulacji prędkości obrotowej zapewnia dużą oszczędność w zakresie zużycia energii - Oszczędność energii dzięki ponadprzeciętnie szerokiemu zakresowi regulacji przetwornicy częstotliwości od 25 Hz do maks. 60 Hz - Zintegrowane wykrywanie pracy na sucho z automatycznym wyłączaniem w przypadku suchobiegu wykorzystujące pola charakterystyk mocy silnika zaprogramowane w elektronice sterującej silnika - Uszczelnienia mechaniczne, niezależne od kierunku obrotów w pompach w celu ułatwienia konserwacji - Odpowiedni kształt latarni umożliwia uzyskanie bezpośredniego dostępu do uszczelnienia mechanicznego - Zoptymalizowana hydraulika uwzględniająca straty ciśnienia całego urządzenia - Części mające kontakt z medium są odporne na korozję. - Urządzenie sterujące/regulacyjne SCe 2.0, najwyższa jakość regulacji z graficznym wyświetlaczem LCD, prostą nawigacją w przejrzystym menu i techniką zielonego pokrętła do ustawiania parametrów, do sterowania pompami elektronicznymi za pomocą przetwornic częstotliwości - Gotowe do zastosowania w automatyce budynku z urządzeniem sterującym SCe 2.0 poprzez będący w zestawie Modbus TCP i BACnet IP (natywne), Modbus RTU i BACnet MS/TP poprzez opcjonalny adapter z USB na RS485 - Kontrola fabryczna i wstępne ustawienie optymalnego zakresu roboczego
- Wyposażenie/funkcja - Wysokociśnieniowe pompy wirowe ze stali nierdzewnej typoszeregów od Helix 2.0 VE2 do Helix 2.0 VE52 - Rama główna ze stali ocynkowanej elektrolitycznie z amortyzatorami drgań o regulowanej wysokości do izolacji dźwiękowej - - Po stronie tłocznej: - - Zawór odcinający przy każdej pompie - Zabezpieczenie przed przepływem zwrotnym przy każdej pompie - Ciśnieniowe naczynie przeponowe 8 l, PN 16 - 2 czujniki ciśnienia 4–20 mA - Manometr - Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego - - po stronie ssawnej: - - Zawór odcinający przy każdej pompie - 2 czujniki ciśnienia 4–20 mA - Manometr - Końcówka gwintowana lub kołnierz zaślepiający w zależności od średnicy nominalnej orurowania zbiorczego
Automatyczne sterowanie pompą za pomocą całkowicie elektronicznego Smart Controller (SCe2.0) w obudowie z blachy stalowej, stopień ochrony IP54, składające się z wewnętrznego układu zasilania napięciem sterującym, mikroprocesora z Soft PLC, analogowych i cyfrowych modułów wejść i wyjść, do sterowania pompami elektronicznymi za pomocą przetwornic częstotliwości. - W celu ułatwienia konserwacji, zalecany obszar roboczy wokół systemu powinien wynosić 1 metr. - - Obsługa/wyświetlacz - Kolorowy graficzny wyświetlacz do wskazywania danych eksploatacyjnych, parametrów regulatora, stanów roboczych pomp, komunikatów o awarii i pamięci historii usterek - Opis menu z wyświetlaczem tekstowym i wizualizacją - Wstępnie ustawione fabrycznie parametry ułatwiające uruchamianie/pracę rozrusznika - Nastawienie parametrów roboczych i potwierdzanie sygnalizacji awarii za pomocą pokrętła - Blokowany wyłącznik główny - Praca z pompą rezerwową / bez pompy do wyboru - Licznik godzin pracy dla każdej pompy i całej instalacji - Licznik cykli przełączania dla każdej pompy i całej instalacji - Pamięć ostatnich 13 usterek - Regulacja - W pełni automatyczna regulacja od 2 do 4 pomp regulowanych częstotliwością za pomocą porównania wartości zadanej z rzeczywistą - Przełączanie wartości zadanych: Druga wartość zadana włączana za pomocą styku - Automatyczne, zależne od obciążenia dołączenie od 1 do n pomp(y) obciążenia szczytowego w zależności od wielkości regulowanej, ciśnienie - stałe, p-c lub ciśnienie - zmienne, p-v - kilka poziomów użytkowników z różnymi uprawnieniami i zakresem menu - Dowolny wybór trybu pracy pomp (ręczy, wył., automatyczny) - Automatyczna, ustawiana zamiana pomp - Standardowe ustawienie: Impuls - Za każdym razem, gdy wystąpi taka potrzeba, następuje zmiana pompy obciążenia podstawowego bez uwzględnienia godzin pracy - Alternatywnie: cykliczna zamiana pomp obciążenia podstawowego po upływie ustawionych godzin pracy - Automatyczne, ustawiane próbne uruchomienie pompy (okresowe uruchomienie pompy) - Włączane/wyłączane - Dowolnie programowany czas między dwoma uruchomieniami testowymi - Dowolnie programowane czasy blokad - Dowolnie ustawiana prędkość obrotowa
- Kontrola - Przesyłanie wartości rzeczywistej instalacji za pośrednictwem sygnału analogowego 0 – 10 V do zewnętrznego urządzenia pomiarowego/wskazującego, 10 V odpowiada wartości końcowej w czujniku - Sygnał czujnika 4 – 20 mA (kontrola przerwy w obwodzie czujnika) dla wartości rzeczywistej wielkości regulowanych - Zabezpieczenie przewodów sieciowych pompy za pomocą przerywacza obwodu - W przypadku usterki automatyczne przełączenie pompy pracującej na pompę rezerwową - Kontrola wartości maks. i min. w instalacji z ustawianym czasem opóźnienia i wartościami granicznymi - Test zerowego przepływu do wyłączenia systemu w przypadku braku poboru wody (możliwość ustawiania parametrów) - Funkcja napełniania pustych rur (pierwsze napełnianie sieci odbiorników) - Zabezpieczenie przed suchobiegiem za pomocą styku, np. wyłącznika pływakowego lub przełącznika ciśnieniowego - Automatyczne zatrzymanie pompy w razie zakłócenia lub praca z uprzednio zdefiniowaną prędkością obrotową w trybie awaryjnym - Interfejsy - Bezpotencjałowe styki do zbiorczej sygnalizacji pracy i awarii (SBM/SSM) - Możliwość ustawienia odwróconej logiki SBM i SSM - Styki do zewn. WŁ./WYŁ., suchobiegu i drugiej wartości zadanej - Zewn. WŁ./WYŁ. za pośrednictwem styku do deaktywacji automatycznego trybu instalacji - Opcjonalne wyposażenie dodatkowe (fabryczne lub późniejsze doposażenie, po konsultacji technicznej) - Indywidualna sygnalizacja pracy i awarii - Przetwornik sygnału dla 0/2 – 10 V na 0/4 – 20 mA - Przełącznik ciśnieniowy dla zabezpieczenia przed suchobiegiem - Opcjonalne wyposażenie dodatkowe (przez użytkownika) - Przełącznik ciśnieniowy dla redundantnego zabezpieczenia przed suchobiegiem - Zalecane wyposażenie dodatkowe (należy zamawiać oddzielnie) - Elastyczne rurociągi podłączeniowe lub kompensatory - Ciśnieniowe naczynie przeponowe po stronie ciśnienia wstępnego i końcowego, w zależności od warunków lub wymagań - Systemy magistral (opcjonalnie) - Modbus RTU, BACnet MSTP - Spełnione normy - Przepisy techniczne dotyczące instalacji wody użytkowej DIN 1988 (EN 806) - Ciśnieniowe naczynie przeponowe/przeponowe naczynie wzbiorcze DIN 4807 - EN 50178 - Urządzenia elektroniczne do stosowania w instalacjach dużej mocy - EN 60204-1 - Wyposażenie elektryczne maszyn - EN 60335-1 - Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego - Kombinacje urządzeń sterowniczych niskiego napięcia EN 60439-1/61439-1 - EMC – Generowanie zakłóceń w środowiskach: mieszkalnym, handlowym, przemysłowym i małych przedsiębiorstw (EN 61000-6-3)
- Dane eksploatacyjne - -
- Liczba pomp - - 3
temperatura przetłaczanej cieczy - T - - 3 °C
temperatura otoczenia - T - - 5 °C
Maks. ciśnienie robocze - PN - - 16 bar
Ciśnienie na dopływie - - 10 bar
- Dane silnika - - - - Przyłącze sieciowe - - 1~230 V, 50/60 Hz
Znamionowa moc silnika - P - 2 - - 2,2 kW
Prąd znamionowy - I - N - - 10,9 A
Klasa izolacji - - F
Stopień ochrony silnika - - IP55
Stopień ochrony urządzenia sterującego - - IP54
- Materiały - - - - Korpus pompy - - Stal nierdzewna
Wirnik - - Stal nierdzewna
Wał - - Stal nierdzewna
Uszczelnienie wału - - BQ1EGG
Materiał uszczelnienia - - EPDM
Materiał orurowania - - Stal nierdzewna
- Wymiary montażowe - - - - Przyłącze po stronie ssawnej - DNs - - R 2½
Przyłącze po stronie tłocznej - DNd - - R 2½
- Informacje na temat umiejscowienia zamówień - - - - Produkt - - Wilo
Nazwa produktu - - SiBoost2.0 Smart 3HELIX VE606
Masa netto ok. - m - - 181 kg
Numer artykułu - - 4257961
-
