Opis produktu

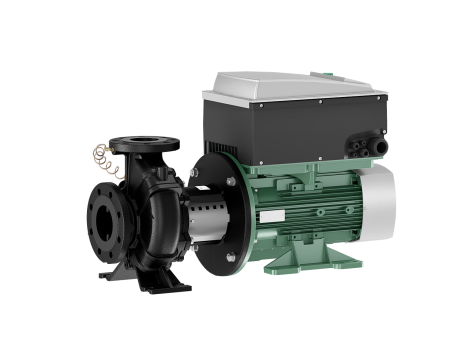

- Pompa blokowa o najwyższej sprawności z silnikiem EC - z klasą sprawności energetycznej IE5 zgodnie z IEC 60034-30-2 - , elektronicznie regulowana, o konstrukcji dławnicowej. Pompa jest wykonana jako jednostopniowa, niskociśnieniowa pompa wirowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym. Pompa Stratos GIGA B jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych, w instalacjach grzewczych, klimatyzacyjnych i chłodniczych.
Budowa: - Jednostopniowa niskociśnieniowa pompa wirowa z niedzielonym wałem o konstrukcji blokowej, ze stopą na korpusie pompy - Wymiary kołnierza i korpusu zgodnie z normą EN 733 - Kołnierze PN 16 – nawiercone zgodnie z EN 1092-2 - Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień) - Korpus pompy i kołnierz silnika standardowo z powłoką kataforetyczną - Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do maks. 50% objętości i temperatury przetłaczanej cieczy od -20 °C do maks. - +90 °C - ... - +110 °C - oraz w przypadku udziałów oleju w mieszaninie wody i glikolu. - Napięcie zasilania: 3~480 V ±10% 50/60 Hz; 3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10% 50/60 Hz
- Wyposażenie dodatkowe: - Konsole do mocowania na fundamencie - Zestawy czujników różnicy ciśnień 0 – 10 V do pomp w wersji ...-R1 - IR-Monitor - IR-Stick - IF-Moduł PLR - IF-Moduł LON - IF-Moduł Modbus - IF-Moduł BACnet - IF-Moduł CAN
- Wyposażenie seryjne: - Poziom obsługi ręcznej za pomocą zielonego pokrętła z następującymi funkcjami: - Pompa wł./wył. - Wybór rodzaju regulacji: Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), regulator PID, n-constant (tryb regulacji ręcznej) - Ustawienie wartości zadanej lub prędkości obrotowej - Konfiguracja parametrów roboczych - Potwierdzenie błędu - Wyświetlacz pompy wskazujący: - Rodzaj regulacji - Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej) - Komunikaty o błędach i komunikaty ostrzegawcze - Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika) - Dane robocze (np. godziny pracy, zużycie energii) - Dane dotyczące stanu (np. stan przekaźnika SSM i SBM) - Dane urządzenia (np. nazwa pompy) - Rodzaj pracy (tylko w zastosowaniu z rozdzielaczem rurowym: praca główna/z rezerwą, praca równoległa)
Funkcje dodatkowe: - Interfejsy analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, zintegrowany system zarządzania pracą pomp podwójnych do zastosowania w kształtce rozgałęźnej, dwa przekaźniki sygnalizacji pracy i awarii z możliwością konfiguracji, konfigurowana reakcja w przypadku usterki dostosowana do instalacji grzewczych i klimatyzacyjnych, blokada dostępu na pompie, wbudowane pełne zabezpieczenie silnika (czujnik termistorowy) z wyzwalaczem elektronicznym, standardowe otwory odpływowe kondensatu w korpusie silnika (w stanie fabrycznym zamknięte), złącze na podczerwień do bezprzewodowej komunikacji z urządzeniem kontrolno-serwisowym Wilo-IR-Moduł i Wilo-IR-Stick, gniazdo do IF-Modułów Wilo Modbus, BACnet, CAN, PLR, LON do podłączenia do automatyki budynku
- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 40 °C
Maks. ciśnienie robocze - PN - - 16 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Napęd
Przyłącze sieciowe - - - 3~380 V, 50/60 Hz - 3~400 V, 50/60 Hz - 3~440 V, 50/60 Hz
- Klasa sprawności energetycznej silnika - - IE5
Pobór mocy - P - 1 max - - 11800 W
Znamionowa moc silnika - P - 2 - - 11 kW
Prąd znamionowy - I - N - - 18,8 A
Prędkość obrotowa maks. - n - max - - 2960 1/min
Generowanie zakłóceń - - EN 61800-3
Odporność na zakłócenia - - EN 61800-3
Klasa izolacji - - F
Stopień ochrony silnika - - IP55
Zabezpieczenie silnika - - Zintegrowany czujnik termistorowy
- Materiały
Korpus pompy - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
Wirnik - - Żeliwo szare
Wał - - Stal nierdzewna
Uszczelnienie wału - - Q1Q1X4GG
Latarnia - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 65
Przyłącze po stronie tłocznej - - DN 50
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Stratos GIGA B 50/4-45/11-S1
Masa netto ok. - m - - 128 kg
Numer artykułu - - 2221671
-
