Opis produktu

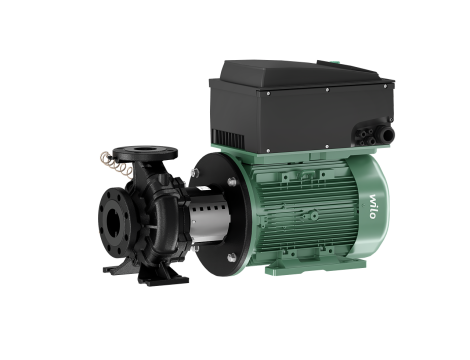

- Jednostopniowa, dławnicowa pompa wirowa o konstrukcji blokowej do ustawienia na fundamencie, z wbudowaną przetwornicą częstotliwości do regulacji elektronicznej m.in. wg stałej lub zmiennej różnicy ciśnień (Δp-c/ Δp-v). Pompa CronoBloc-BL-E jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych, w instalacjach grzewczych, klimatyzacyjnych i chłodniczych.
Konstrukcja - Jednostopniowa, niskociśnieniowa pompa wirowa - Korpus spiralny o konstrukcji blokowej, kołnierz i korpus o wymiarach zgodnych z normą DIN EN 733, kołnierze PN 16 – wg EN 1092-2 - Odporna na drgania, zapewniająca cichą pracę konstrukcja blokowa z latarnią, stopą na korpusie pompy i sztywno połączonym standardowym silnikiem (odpowiadającym normom) - Wszystkie elementy wykonane z żeliwa szarego seryjnie wyposażone w katodową powłokę elektrolityczną - Działające niezależnie od kierunku obrotów mieszkowe uszczelnienie mechaniczne z wymuszonym opływem oraz wirnik redukujący kawitację - Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax = +140°C. Do T ≤ +40°C dopuszczalna jest domieszka glikolu od 20% do 40% objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % maks. do 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C maks. do +120 °C lub przetłaczanych mediów innych niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym.
- Wyposażenie standardowe - - Wyświetlacz pompy wskazujący: - - Rodzaj regulacji Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), kontroler PID, n-constant (tryb sterowania) - Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej) - Komunikaty o błędach i komunikaty ostrzegawcze - Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika) - Dane robocze (np. godziny pracy, zużycie energii) - Dane dotyczące stanu (np. stan przekaźnika SSM i SBM) - Dane urządzenia (np. nazwa pompy) - Tryb pracy (tylko w zastosowaniu z trójnikiem rurowym: Tryb podstawowy/rezerwowy, tryb równoległy)
Moduł obsługi ręcznej za pomocą jednego przycisku z następującymi funkcjami: - - Pompa wł./wył. - Ustawienie wartości zadanej lub prędkości obrotowej - Wybór rodzaju pracy i regulacji - Konfiguracja parametrów roboczych - Potwierdzenie błędu
- Funkcje dodatkowe - Interfejsy: Wejście sterujące „Wyłączanie z priorytetem”, wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA do trybu sterowania DDC) lub do zdalnej regulacji wartości zadanej, złącze na podczerwień do komunikacji bezprzewodowej za pomocą urządzenia kontrolno-serwisowego Wilo-IR-Monitor/IR-Stick, gniazdo na IF-Moduły Wilo do podłączenia do automatyki budynku, konfigurowana, bezpotencjałowa sygnalizacja awarii i pracy/stanu gotowości - Silnik indukcyjny trójfazowy z przetwornicą częstotliwości - Zintegrowany system zarządzania pracą pomp podwójnych - Zintegrowane pełne zabezpieczenie silnika (czujnik termistorowy) z wyzwalaczem elektronicznym - Dostępne w wersji standardowej otwory do odprowadzania kondensatu z powierzchni korpusu silnika (zamknięte w momencie dostawy) - Różne rodzaje pracy do zastosowania w instalacjach grzewczych (HV) lub klimatyzacyjnych (AC) - Możliwość aktywacji blokady dostępu do pompy - Różne poziomy obsługi ręcznej: Standard/serwis
- Wyposażenie dodatkowe - Bloki podkładowe do mocowania fundamentu - IR-Monitor - IR-Stick - IF-Moduł PLR - IF-Moduł LON - IF-Moduł Modbus - IF-Moduł BACnet - IF-Moduł CAN - Systemy regulacyjne VR-HVAC/CCe-HVAC/SCe-HVAC - Zestawy czujników różnicy ciśnień (DDG) 0-10 V do pomp w wersji ...–R1
- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 40 °C
Maks. ciśnienie robocze - PN - - 16 bar
Zalecenie dotyczące konfiguracji - - 16 bar do 120°C, 13 bar do 140°C
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Napęd
Przyłącze sieciowe - - - 3~380 V, 50/60 Hz - 3~400 V, 50/60 Hz - 3~440 V, 50/60 Hz
- Klasa sprawności energetycznej silnika - - IE4
Pobór mocy - P - 1 max - - 11700 W
Znamionowa moc silnika - P - 2 - - 11 kW
Prąd znamionowy - I - N - - 18,1 A
Prędkość obrotowa maks. - n - max - - 2960 1/min
Generowanie zakłóceń - - EN 61800-3
Odporność na zakłócenia - - EN 61800-3
Klasa izolacji - - F
Stopień ochrony silnika - - IP55
Zabezpieczenie silnika - - Zintegrowany czujnik termistorowy
- Materiały
Korpus pompy - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
Wirnik - - Żeliwo szare
Wał - - Stal nierdzewna
Uszczelnienie wału - - AQ1EGG
Latarnia - - Żeliwo szare
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 65
Przyłącze po stronie tłocznej - - DN 40
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - BL-E40/190-11/2-R1
Masa netto ok. - m - - 175 kg
Numer artykułu - - 2221188
-
