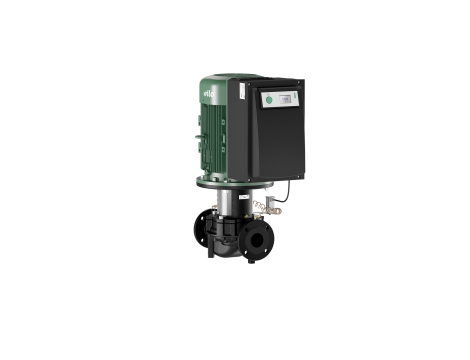

Opis produktu
- Dławnicowa pompa wirowa o konstrukcji Inline do montażu na rurociągu lub do ustawienia na fundamencie z wbudowaną przetwornicą częstotliwości do regulacji elektronicznej m.in. wg stałej lub zmiennej różnicy ciśnień (Δp-c/Δp-v)
Budowa: - Jednostopniowa, niskociśnieniowa pompa wirowa - Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii), kołnierze PN 16 – nawiercone zgodnie z EN 1092-2 - Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień) - Korpus pompy i kołnierz silnika seryjnie wyposażone w katodową powłokę elektrolityczną. - Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do maks. 50 % ułamka objętościowego i temperatury przetłaczanej cieczy od -20 °C do maks. - +110 °C - oraz w przypadku udziałów oleju w mieszaninie woda-glikol.
- Wyposażenie dodatkowe: - Konsole do mocowania na fundamencie - IR-Monitor - IR-Stick - IF-Moduł PLR - IF-Moduł LON - IF-Moduł Modbus - IF-Moduł BACnet - IF-Moduł CAN - Systemy regulacyjne VR-HVAC/CCe-HVAC/SCe-HVAC - Zestawy czujników różnicy ciśnień (DDG) 0-10 V do pomp w wersji ...–R1
- Wyposażenie seryjne: - Moduł obsługi ręcznej za pomocą jednego przycisku z następującymi funkcjami: - Pompa wł./wył. - Ustawienie wartości zadanej lub prędkości obrotowej - Wybór rodzaju regulacji: Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), regulator PID, n-constant (tryb regulacji ręcznej) - Wybór rodzaju pracy w przypadku pracy pompy podwójnej (praca/rezerwa, praca z dołączeniem) - Konfiguracja parametrów roboczych - Potwierdzenie błędu - Wyświetlacz pompy wskazujący: - Rodzaj regulacji - Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej) - Komunikaty o błędach i komunikaty ostrzegawcze - Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika) - Dane robocze (np. godziny pracy, zużycie energii) - Dane dotyczące stanu (np. stan przekaźnika SSM i SBM) - Dane urządzenia (np. nazwa pompy)
Funkcje dodatkowe: - Interfejsy: Wejście sterujące „Wyłączanie z priorytetem”, „Zewnętrzna zamiana pomp” (działa tylko w trybie dwupompowym), wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA dla trybu sterowania (DDC) lub do zdalnej regulacji wartości zadanej, wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA dla sygnału wartości rzeczywistej czujnika ciśnienia, złącze na podczerwień do komunikacji bezprzewodowej za pomocą urządzenia do obsługi i serwisu Wilo-IR-Stick/IR-Monitor, gniazdo do IF-Modułów Wilo do podłączenia do automatyki budynku, konfigurowana, bezpotencjałowa sygnalizacja awarii i pracy/stanu gotowości, interfejs do komunikacji między pompami podwójnymi - Silnik indukcyjny trójfazowy z przetwornicą częstotliwości - Zintegrowany system zarządzania pracą pomp podwójnych - Możliwość ustawienia częstotliwości zamiany pomp (w dwupompowym trybie pracy) - Zintegrowane pełne zabezpieczenie silnika - Różne rodzaje pracy do zastosowania w instalacjach grzewczych (HV) lub klimatyzacyjnych (AC) - Blokada dostępu - Różne poziomy obsługi ręcznej: Standard/serwis
- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 40 °C
Maks. ciśnienie robocze - PN - - 16 bar
Zalecenie dotyczące konfiguracji - - 16 bar do 120°C, 13 bar do 140°C
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Napęd
Przyłącze sieciowe - - 3~400 V, 50/60 Hz
Klasa sprawności energetycznej silnika - - IE4
Pobór mocy - P - 1 max - - 16300 W
Znamionowa moc silnika - P - 2 - - 15 kW
Prąd znamionowy - I - N - - 24,7 A
Prędkość obrotowa maks. - n - max - - 2960 1/min
Generowanie zakłóceń - - EN 61800-3
Odporność na zakłócenia - - EN 61800-3
Klasa izolacji - - F
Stopień ochrony silnika - - IP55
Zabezpieczenie silnika - - Zintegrowany czujnik termistorowy
- Materiały
Korpus pompy - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
Wirnik - - Żeliwo szare
Wał - - Stal nierdzewna
Uszczelnienie wału - - Q1Q1X4GG
Latarnia - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 100
Przyłącze po stronie tłocznej - - DN 100
Długość montażowa - l0 - - 500 mm
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - IL-E 100/130-15/2-S1
Masa netto ok. - m - - 191 kg
Numer artykułu - - 2221403
-
Budowa: - Jednostopniowa, niskociśnieniowa pompa wirowa - Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii), kołnierze PN 16 – nawiercone zgodnie z EN 1092-2 - Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień) - Korpus pompy i kołnierz silnika seryjnie wyposażone w katodową powłokę elektrolityczną. - Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do maks. 50 % ułamka objętościowego i temperatury przetłaczanej cieczy od -20 °C do maks. - +110 °C - oraz w przypadku udziałów oleju w mieszaninie woda-glikol.
- Wyposażenie dodatkowe: - Konsole do mocowania na fundamencie - IR-Monitor - IR-Stick - IF-Moduł PLR - IF-Moduł LON - IF-Moduł Modbus - IF-Moduł BACnet - IF-Moduł CAN - Systemy regulacyjne VR-HVAC/CCe-HVAC/SCe-HVAC - Zestawy czujników różnicy ciśnień (DDG) 0-10 V do pomp w wersji ...–R1
- Wyposażenie seryjne: - Moduł obsługi ręcznej za pomocą jednego przycisku z następującymi funkcjami: - Pompa wł./wył. - Ustawienie wartości zadanej lub prędkości obrotowej - Wybór rodzaju regulacji: Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), regulator PID, n-constant (tryb regulacji ręcznej) - Wybór rodzaju pracy w przypadku pracy pompy podwójnej (praca/rezerwa, praca z dołączeniem) - Konfiguracja parametrów roboczych - Potwierdzenie błędu - Wyświetlacz pompy wskazujący: - Rodzaj regulacji - Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej) - Komunikaty o błędach i komunikaty ostrzegawcze - Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika) - Dane robocze (np. godziny pracy, zużycie energii) - Dane dotyczące stanu (np. stan przekaźnika SSM i SBM) - Dane urządzenia (np. nazwa pompy)
Funkcje dodatkowe: - Interfejsy: Wejście sterujące „Wyłączanie z priorytetem”, „Zewnętrzna zamiana pomp” (działa tylko w trybie dwupompowym), wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA dla trybu sterowania (DDC) lub do zdalnej regulacji wartości zadanej, wejście analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA dla sygnału wartości rzeczywistej czujnika ciśnienia, złącze na podczerwień do komunikacji bezprzewodowej za pomocą urządzenia do obsługi i serwisu Wilo-IR-Stick/IR-Monitor, gniazdo do IF-Modułów Wilo do podłączenia do automatyki budynku, konfigurowana, bezpotencjałowa sygnalizacja awarii i pracy/stanu gotowości, interfejs do komunikacji między pompami podwójnymi - Silnik indukcyjny trójfazowy z przetwornicą częstotliwości - Zintegrowany system zarządzania pracą pomp podwójnych - Możliwość ustawienia częstotliwości zamiany pomp (w dwupompowym trybie pracy) - Zintegrowane pełne zabezpieczenie silnika - Różne rodzaje pracy do zastosowania w instalacjach grzewczych (HV) lub klimatyzacyjnych (AC) - Blokada dostępu - Różne poziomy obsługi ręcznej: Standard/serwis
- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 40 °C
Maks. ciśnienie robocze - PN - - 16 bar
Zalecenie dotyczące konfiguracji - - 16 bar do 120°C, 13 bar do 140°C
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Napęd
Przyłącze sieciowe - - 3~400 V, 50/60 Hz
Klasa sprawności energetycznej silnika - - IE4
Pobór mocy - P - 1 max - - 16300 W
Znamionowa moc silnika - P - 2 - - 15 kW
Prąd znamionowy - I - N - - 24,7 A
Prędkość obrotowa maks. - n - max - - 2960 1/min
Generowanie zakłóceń - - EN 61800-3
Odporność na zakłócenia - - EN 61800-3
Klasa izolacji - - F
Stopień ochrony silnika - - IP55
Zabezpieczenie silnika - - Zintegrowany czujnik termistorowy
- Materiały
Korpus pompy - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
Wirnik - - Żeliwo szare
Wał - - Stal nierdzewna
Uszczelnienie wału - - Q1Q1X4GG
Latarnia - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 100
Przyłącze po stronie tłocznej - - DN 100
Długość montażowa - l0 - - 500 mm
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - IL-E 100/130-15/2-S1
Masa netto ok. - m - - 191 kg
Numer artykułu - - 2221403
-
