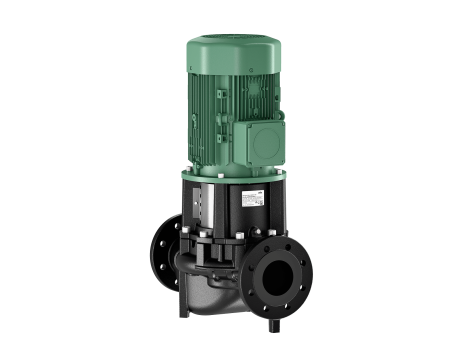

Wilo-Atmos GIGA-I 100/400-45/4 pompa dławnicowa - 2220404

- Jednostopniowa dławnicowa pompa wirowa o konstrukcji Inline do montażu na rurociągu lub do ustawienia na fundamencie. Odporna na drgania, zapewniająca cichą pracę konstrukcja blokowa z latarnią i sztywno połączonym standardowym silnikiem kołnierzowym (silnik znormalizowany). Z wymuszonym opływem, niezależnym od kierunku obrotów mieszkowym uszczelnieniem mechanicznym (od 37 kW / 4-bieg. opcjonalnie z kasetowym uszczelnieniem mechanicznym w systemie cofki do wymiany uszczelnienia mechanicznego bez demontażu silnika) oraz wirnikiem redukującym kawitację. Przyłącza kołnierzowe z przyłączami pomiarowymi ciśnienia R 1/8. - Wszystkie komponenty żeliwa są pokryte powłoką kataforetyczną. - Pompy z silnikami ≥ 5,5 kW są seryjnie wyposażone w czujniki termistorowe jako zabezpieczenie silnika. - Skrzynia zaciskowa do silnika ≤ 7,5 kW może być wykonana z metalu lub tworzywa sztucznego. Jeśli bezwzględnie wymagana jest metalowa skrzynia zaciskowa, należy zamówić odpowiedni wariant specjalny. Skrzynie zaciskowe do silnika > 7,5 kW są zawsze z metalu.
Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % do max. 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C do max. +120 °C lub przetłaczanego medium innego niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym.


- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Temperatura otoczenia min. - T - min - - -15 °C
Maks. temperatura otoczenia - T - max - - 40 °C
Maks. ciśnienie robocze - PN - - 16 bar
Zalecenie dotyczące konfiguracji - - 16 bar do 120°C, 13 bar do 140°C
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4



- Dane silnika

Klasa sprawności energetycznej silnika - - IE3
Przyłącze sieciowe - - 3~400 V, 50 Hz
Tolerancja napięcia - - ±10 %
Moc znamionowa - P - 2 - - 45000 W
Znamionowa prędkość obrotowa - n - - 1450 1/min
Prąd znamionowy - I - N - - 83,1 A
Współczynnik mocy - cos φ - - 0.83
Sprawność silnika ηm 50 % - η - M - 50% - - 91,6 %
Sprawność silnika ηm 75 % - η - M - 75% - - 93,1 %
Sprawność silnika ηm 100 % - η - M - 100% - - 93,7 %
Klasa izolacji - - F
Stopień ochrony - - IP55



- Materiały

Korpus pompy - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
Wirnik - - Żeliwo szare
Wał - - Stal nierdzewna
Uszczelnienie wału - - AQ1EGG
Latarnia - - 5.1301/EN-GJL-250, z powłoką kataforetyczną



- Wymiary montażowe

Przyłącze po stronie ssawnej - - DN 100
Przyłącze po stronie tłocznej - - DN 100



- Informacje na temat umiejscowienia zamówień

Produkt - - Wilo
Nazwa produktu - - Atmos GIGA-I 100/400-45/4
Masa netto ok. - m - - 635 kg
Numer artykułu - - 2220404

-
