Opis produktu

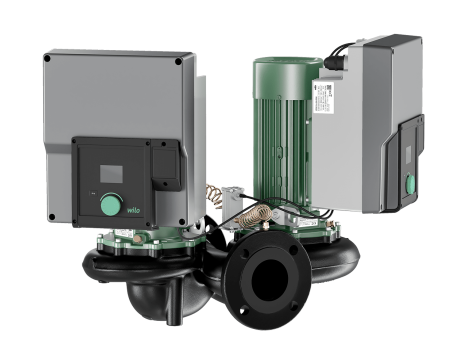

- Pompa Inline o wysokiej sprawności energetycznej z silnikiem EC z klasą sprawności energetycznej IE5 zgodnie z IEC 60034-30-2, hydraulicznym wskaźnikiem minimalnej energochłonności MEI ≥ 0,4, elektronicznym dopasowaniu wydajności, o konstrukcji pompy dławnicowej. Pompa jest wykonana jako jednostopniowa, niskociśnieniowa pompa wirowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym. - Yonos GIGA2.0-D - jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych w układach grzewczych, klimatyzacyjnych i chłodzenia.
Konstrukcja ...-R1-S1 - Jednostopniowa niskociśnieniowa pompa wirowa z niedzielonym wałem o konstrukcji blokowej - Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii) - Kołnierze PN 16 - zgodnie z EN 1092-2 - Przyłącza pomiarowe ciśnienia (R 1/8) do późniejszego montażu czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień) - Korpus pompy i latarnia / kołnierz silnika seryjnie wyposażone w katodową powłokę elektrolityczną - Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do maks. 50% objętości i temperatury przetłaczanej cieczy od -20°C do maks. - +90°C - ... - +110°C - oraz w przypadku udziałów oleju w mieszaninie wody i glikolu. - Napięcie zasilania: - 3~440 V ±10 % 50/60 Hz; 3~400 V ±10 % 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz - Wariant M-: 1~220 V ... 240 V (±10 %), 50/60 Hz - Spełnianie wymogów kompatybilności elektromagnetycznej bez dodatkowych działań - Generowanie zakłóceń do środowiska mieszkalnego zgodnie z normą EN 61800-3:2018 - Odporność na zakłócenia dla środowiska przemysłowego zgodnie z normą EN 61800-3:2018
Rodzaje regulacji: - Zmienna różnica ciśnień - (dp-v) - - Stała różnica ciśnień - (dp-c) - - Stała prędkość obrotowa - (n-const.) - - Zdefiniowana przez użytkownika regulacja - PID - - Możliwe tylko z czujnikiem różnicy ciśnień: - Zmienna różnica ciśnień - (dp-v) - - Stała różnica ciśnień - (dp-c)
- Funkcje:
Tryby pracy pompy podwójnej: Praca główna / z rezerwą, - - praca z dołączaniem - z optymalizacją sprawności dla dp-c i dp-v - Zintegrowane pełne - zabezpieczenie silnika - - Możliwe tylko z czujnikiem różnicy ciśnień: - - Praca z dołączaniem - z optymalizacją sprawności dla dp-c i dp-v
Wskazanie w „Home-Screen” wyświetlacza graficznego: - Aktualnie ustawiony tryb regulacji - Aktualna wartość zadana - Aktualna wartość rzeczywista - Aktualny przepływ obrotowy (tylko przy podłączonym czujniku różnicy ciśnień) - Aktualny pobór mocy
- Wersja:
1 - - wejście analogowe - : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA tylko dla wartości czujnika różnicy ciśnień - - 1 - - wejście analogowe - : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA tylko dla zewnętrznego nastawnika wartości zadanej - - 1 - - wejście cyfrowe - (Ext. Off) - - 2 - - przekaźniki do sygnalizacji - - komunikatów pracy i sygnalizacji awarii - Gniazdo modułów CIF Wilo - z interfejsami do automatyki budynku (opcjonalne wyposażenie dodatkowe: moduły CIF Ethernet Modbus RTU, BACnet MS/TP, LON, PLR, CAN) - - Wilo Net - jako system magistrali Wilo do pracy w trybie pompy podwójnej - - Automatyczny tryb awaryjny - w sytuacjach wyjątkowych (zdefiniowana prędkość obrotowa pompy) np. w przypadku gdy nastąpi wyłączenie komunikacji za pomocą magistrali lub wartości czujników - - Obrotowy - - graficzny wyświetlacz kolorowy - (2 cale) z obsługą poprzez moduł obsługi ręcznej za pomocą jednego przycisku - - Zarządzanie pracą pomp podwójnych - zintegrowane (pompy podwójne są okablowane), połączenie przez Wilo Net - - Rozpoznanie przerwania przewodu - w przypadku sygnału analogowego (w połączeniu z 2 ... 10V lub 4 ... 20mA) - Dostępne w wersji standardowej - otwory do odprowadzania kondensatu - w korpusie silnika (zamknięte w momencie dostawy) - - Zawór odpowietrzający - na latarni
- Zakres dostawy: - Pompa - Instrukcja montażu i obsługi oraz deklaracja zgodności
- Wyposażenie dodatkowe - należy zamawiać oddzielnie - : - - 3 konsole z materiałem do mocowania do ustawienia na fundamencie - - Kołnierze zaślepiające do korpusu pompy podwójnej - Do podłączenia do automatyki budynku: - Moduł CIF PLR - Moduł CIF LON - CIF-Modul BACnet MS/TP - Moduł CIF Modbus RTU - CIF-Modul CANopen - Moduł CIF Ethernet Multiprotocol (Modbus TCP, BACnet/IP) - Przyłącze M12 RJ45 CIF Ethernet - Czujnik różnicy ciśnień 2 ... 10 V - Czujnik różnicy ciśnień 4 ... 20 mA
- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 120 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.4
- Dane silnika
Klasa sprawności energetycznej silnika - - IE5
Generowanie zakłóceń - - EN 61800-3
Odporność na zakłócenia - - EN 61800-3
Przyłącze sieciowe - - 1~230 V, 50/60 Hz
Moc znamionowa - P - 2 - - 1100 W
Prędkość obrotowa maks. - n - max - - 2240 1/min
Prąd znamionowy - I - N - - 6 A
Klasa izolacji - - F
Stopień ochrony silnika - - IP55
Zabezpieczenie silnika - - Zintegrowany czujnik termistorowy
- Materiały
Korpus pompy - - Żeliwo szare
Wirnik - - PPE/PS-GF30
Wał - - Stal nierdzewna
Uszczelnienie wału - - Q1Q1X4GG
Latarnia - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 80
Przyłącze po stronie tłocznej - - DN 80
Długość montażowa - l0 - - 360 mm
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Yonos GIGA2.0-D 80/1-6/M-1,1-R1-S1
Masa netto ok. - m - - 77,7 kg
Numer artykułu - - 2207341
-
