Opis produktu

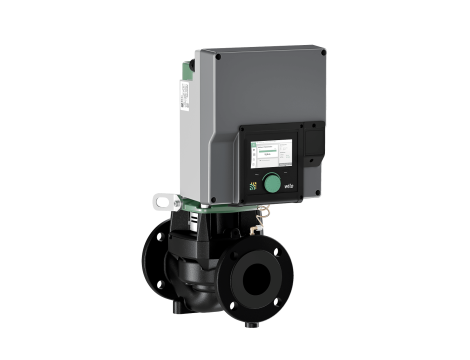

- Pompa Inline o najwyższej sprawności z silnikiem EC z klasą sprawności energetycznej IE5 zgodnie z IEC 60034-30-2, hydraulicznym wskaźnikiem minimalnej energochłonności MEI ≥ 0,7, elektronicznym dopasowaniu wydajności, o konstrukcji pompy dławnicowej. Pompa jest wykonana jako jednostopniowa, niskociśnieniowa pompa wirowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym. Pompa - Stratos GIGA2.0-I - jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych, w układach grzewczych, klimatyzacyjnych i chłodzenia.
Budowa: - Jednostopniowa niskociśnieniowa pompa wirowa z niedzielonym wałem o konstrukcji blokowej - Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii) - Kołnierze PN 16 - zgodnie z EN 1092-2 - Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień) - Korpus pompy i kołnierz silnika standardowo z powłoką kataforetyczną - Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % maks. do 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C maks. do +120 °C lub przetłaczanych mediów innych niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym. - Napięcie zasilania: - 3~440 V ±10 % 50/60 Hz; 3~400 V ±10 % 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz - Wariant M-: 1~220 V ... 240 V (±10 %), 50/60 Hz - Spełnianie wymogów kompatybilności elektromagnetycznej bez dodatkowych działań - Generowanie zakłóceń do środowiska mieszkalnego zgodnie z normą EN 61800-3:2018 - Odporność na zakłócenia dla środowiska przemysłowego zgodnie z normą EN 61800-3:2018
Rodzaje regulacji: - Stałe, automatyczne dostosowanie mocy do wymagań instalacji bez wprowadzania wartości zadanych - Wilo-Dynamic Adapt plus - (ustawienie fabryczne). - Stała temperatura - (T-const.) - - Stała temperatura różnicowa - (dT-const.) - - Dostosowana do zapotrzebowania optymalizacja przepływu obrotowego pompy zasilającej poprzez połączenie i komunikację z kilkoma pompami wtórnymi - (Multi-Flow Adaptation). - - Stały przepływ - (Q-const.) - - Zmienna różnica ciśnień - (dp-v) - z opcją nominalnego wprowadzania punktu pracy Q i H - Stała różnica ciśnień - (dp-c) - - Regulacja różnicy ciśnień dp-c w punkcie oddalonym w rurociągu - (regulacja punktu błędnego) - - Stała prędkość obrotowa - (n-const.) - - Zdefiniowana przez użytkownika regulacja - PID
- Funkcje: - Wybór obszaru zastosowania przez - asystenta konfiguracji - Rejestracja ilości ciepła - Rejestracja ilości zimna - - Nastawne ograniczenie przepływu przez funkcję Q-Limit - (Q - - min. - - i Q - - max. - - ) - Tryby pracy pompy podwójnej: Praca główna / z rezerwą, - - praca z dołączaniem - z optymalizacją sprawności dla dp-c i dp-v - Automatyczne wyłączanie w przypadku rozpoznania w pompie przepływu zerowego - (No-Flow Stop) - Przełączanie - pomiędzy - trybem grzania i chłodzenia - (automatycznie, zewnętrzne i manualnie) - Zapisywanie i przywracania skonfigurowanych ustawień pompy - (3 punkty przywrócenia ustawień) - - Wyświetlanie - aktualnego punktu pracy w hydraulicznej rodzinie charakterystyk - Korekta lepkości przetłaczanych mediów - poprzez regulację lepkości i gęstości - - Sygnalizacja awarii / ostrzeżenia - w formie tekstu wraz z pomocą - Zintegrowane pełne - zabezpieczenie silnika
- Wskazanie w „Home-Screen” wyświetlacza graficznego: - Aktualnie ustawiony tryb regulacji - Aktualna wartość zadana - Aktualny przepływ obrotowy (tylko przy podłączonym czujniku różnicy ciśnień) - Aktualna temperatura przetłaczanej cieczy (tylko przy podłączonym czujniku temperatury) - Aktualny pobór mocy - Skumulowane zużycie energii elektrycznej
- Wersja:
4 - konfigurowane - wejścia analogowe - : 0-10V, 2-10V, 0-20mA, 4-20mA i dostępne w handlu PT1000 (tylko na dwóch wejściach analogowych); zasilanie elektryczne +24 V DC - - 2 - konfigurowalne - wejścia cyfrowe - (Ext. Off, Ext. Min, Ext. Max, ogrzewanie / chłodzenie, możliwość ręcznego przesterowania (automatyka budynku sparowana), blokada obsługi (blokada klawiszy i ochrona konfiguracji pilotów)) - - 2 - konfigurowane - przekaźniki do sygnalizacji - - komunikatów pracy i sygnalizacji awarii - Gniazdo modułów CIF Wilo - z interfejsami do automatyki budynku (opcjonalne wyposażenie dodatkowe: moduły CIF Modbus RTU, BACnet MS/TP, LON, PLR, CAN) - - Wilo Net - jako system magistrali Wilo do komunikacji produktów Wilo między sobą np. Multi-Flow Adaptation; pompa podwójna i Wilo-Smart Gateway - - Automatyczny tryb awaryjny - w sytuacjach wyjątkowych (zdefiniowana prędkość obrotowa pompy) np. w przypadku gdy nastąpi wyłączenie komunikacji za pomocą magistrali lub wartości czujników - - Obrotowy - - Graficzny wyświetlacz kolorowy - (4,3 cala) z obsługą poprzez moduł obsługi ręcznej za pomocą jednego przycisku - - Interfejs Bluetooth - poprzez moduł BT Wilo-Smart Connect - Odczytywanie i ustawianie danych eksploatacyjnych oraz np. sporządzanie protokołu z uruchomienia za pośrednictwem interfejsu Bluetooth przy użyciu aplikacji Wilo-Assistant - - Zarządzanie pracą pomp podwójnych - zintegrowane (pompy podwójne są okablowane), przy stosowaniu 2 pomp pojedynczych jako jednostki pompy podwójnej, połączenie przez Wilo Net - Możliwość - rozpoznania przerwania przewodu - w przypadku sygnału analogowego (w połączeniu z 2 – 10 V lub 4 – 20 mA) - - Zapis czasu - dla błędów / ostrzeżeń i historycznych danych eksploatacyjnych - Stała - rejestracja danych eksploatacyjnych - - Dostępne w wersji standardowej - otwory do odprowadzania kondensatu - w korpusie silnika (zamknięte w momencie dostawy) - - Zawór odpowietrzający - na latarni
- Zakres dostawy: - Pompa - Moduł BT Wilo-Smart Connect - Dławiki przewodu z wkładami uszczelniającymi - Instrukcja montażu (wersja skrócona) i deklaracja zgodności
- Wyposażenie dodatkowe - należy zamawiać oddzielnie - : - - 3 konsole z materiałem do mocowania do ustawienia na fundamencie - - Kołnierze zaślepiające do korpusu pompy podwójnej - Przyrząd montażowy do uszczelnienia mechanicznego (ze sworzniami montażowymi) - Do podłączenia do automatyki budynku: - Moduł CIF PLR - Moduł CIF LON - CIF-Modul BACnet MS/TP - Moduł CIF Modbus RTU - CIF-Modul CANopen - Moduł CIF Ethernet Multiprotocol (Modbus TCP, BACnet/IP) - Przyłącze M12 RJ45 CIF Ethernet - Czujnik różnicy ciśnień 2 ... 10 V - Czujnik różnicy ciśnień 4 ... 20 mA - Czujnik temperatury PT1000 AA - Tuleje czujników do montażu czujników temperatury w rurociągu
- Dane eksploatacyjne - -
- Min. temperatura przetłaczanej cieczy - T - min - - -20 °C
Maks. temperatura przetłaczanej cieczy - T - max - - 140 °C
Temperatura otoczenia min. - T - min - - 0 °C
Maks. temperatura otoczenia - T - max - - 50 °C
Maks. ciśnienie robocze - PN - - 16 bar
Wskaźnik minimalnej energochłonności (MEI) - - ≥0.7
- Napęd
Przyłącze sieciowe - - 1~230 V, 50/60 Hz
Klasa sprawności energetycznej silnika - - IE5
Pobór mocy - P - 1 max - - 700 W
Znamionowa moc silnika - P - 2 - - 0,55 kW
Prąd znamionowy - I - N - - 3,3 A
Prędkość obrotowa maks. - n - max - - 2120 1/min
Generowanie zakłóceń - - EN 61800-3
Odporność na zakłócenia - - EN 61800-3
Klasa izolacji - - F
Stopień ochrony silnika - - IP55
Zabezpieczenie silnika - - Zintegrowany czujnik termistorowy
- Materiały
Korpus pompy - - Żeliwo szare
Wirnik - - PPS-GF40
Wał - - Stal nierdzewna
Uszczelnienie wału - - AQ1EGG
Latarnia - - 5.1301/EN-GJL-250, z powłoką kataforetyczną
- Wymiary montażowe
Przyłącze po stronie ssawnej - - DN 65
Przyłącze po stronie tłocznej - - DN 65
Długość montażowa - l0 - - 340 mm
- Informacje na temat umiejscowienia zamówień
Produkt - - Wilo
Nazwa produktu - - Stratos GIGA2.0-I 65/1-7/M-0,55
Masa netto ok. - m - - 39,9 kg
Numer artykułu - - 2206923
-
