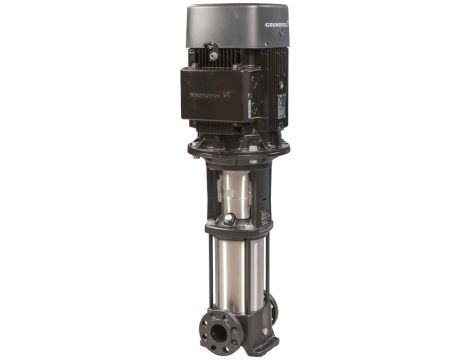

Grundfos - Pionowa, wielostopniowa pompa odśrodkowa CR 15-5 K-F-A-E-HQQE 96538263

Dostępność:
Zapytanie ofertowe
Producent:
GRUNDFOS
EAN:
5700397622575
Dostępna ilość: 0 szt.
Pionowe, wielostopniowe pompy odśrodkowe z króćcami ssawnym i tłocznym w układzie in-line. Głowica i podstawa pompy wykonane są z żeliwa szarego. Elementy będące w kontakcie z tłoczoną cieczą wykonane są ze stali nierdzewnej (EN 1.4301)
Dodaj do ulubionych Powiadom znajomego
Opis produktu
CR 15-5 K-F-A-E-HQQE

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Głowica pompy i podstawa wykonane są z żeliwa - wszystkie inne części zwilżane wykonane są ze stali nierdzewnej. Specjalna konstrukcja „niskiego NPSH” obniża wartość NPSH pompy. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN. Pompa jest wyposażona w 3-fazowy asynchroniczny silnik elektryczny, chłodzony wentylatorem, montowany na stopach.

Ciecz:
Czynnik tloczony: - Woda
Zakres temperatury cieczy: - -20 .. 120 °C
Temperatura cieczy podczas pracy: - 20 °C
Gęstość: - 998.2 kg/m³


Techniczne:
Prędkość pompy, na której oparte są dane pompy: - 2919 obr/min
Przepływ znamionowy: - 17 m³/h
Wysokość podnoszenia: - 61.8 m
Orientacja pompy: - Vertical
Układ uszczelnienia wału: - Single
Kod uszczelnienia wału: - HQQE
Zatwierdzenia: - CE,EAC,UKCA,SEPRO
Atesty higieniczne: - WRAS,ACS
Tolerancja krzywej: - ISO9906:2012 3B


Materiały:
Podstawa: - Żeliwo szare
  - EN 1561 EN-GJL-200
  - ASTM A48-25B
Wirnik: - Stainless steel
  - EN 1.4301
  - AISI 304
Łożysko: - SIC


Instalacja:
Maksymalna temperatura otoczenia: - 60 °C
Maksymalne ciśnienie pracy: - 16 bar
Maks. ciśnienie przy temp: - 16 bar / 120 °C
  - 16 bar / -20 °C
Rodzaj przyłącza: - DIN
Wielkość przyłącza wlotowego : - DN 50
Wielkość przyłącza wylotowego: - DN 50
Ciśnienie znamionowe do podłączenia: - PN 25
Rozmiar kołnierza silnika: - FF265


Dane elektryczne:
Standard silnika: - IEC
Typ silnika: - 132SC
Nominalna moc silnika - P2: - 5.5 kW
Moc (P2) wymagana przez pompę: - 5.5 kW
Częstotliwość podstawowa: - 50 Hz
Napięcie nominalne: - 3 x 380-415D V
Prąd znamionowy: - 11 A
Prąd uruchomienia: - 1080-1180 %
Cos fi -współczynnik mocy: - 0.87-0.82
Prędkość nominalna: - 2920-2940 obr/min
Klasa efektywności IE: - IE3
Sprawność silnika przy pełnym obciążeniu: - 89.2-89.2 %
Sprawność silnika przy obciążeniu 3/4: - 90.0-89.8 %
Sprawność silnika przy obciążeniu 1/2: - 89.6-88.4 %
Liczba biegunów: - 2
Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting
Klasa izolacji (IEC 85): - F
Nr silnika: - 85U17417


Układy sterowania:
Frequency converter: - Brak


Inne:
Pozycja skrzynki zaciskowej: - 6
Minimalny wskaźnik sprawności, MEI ≥: - 0.70
Masa netto: - 90 kg
Waga brutto: - 112 kg
Koszt wysyłki: - 0.285 m³
