Opis produktu

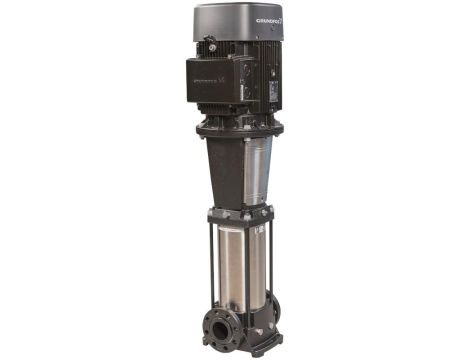

CR 45-3-2 A-F-A-V-HQQV
Ciecz:
Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Głowica pompy i podstawa wykonane są z żeliwa - wszystkie inne części zwilżane wykonane są ze stali nierdzewnej. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN. Pompa jest wyposażona w 3-fazowy asynchroniczny silnik elektryczny, chłodzony wentylatorem, montowany na stopach.
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2924 obr/min Przepływ znamionowy: - 45 m³/h Wysokość podnoszenia: - 51.9 m Orientacja pompy: - Vertical Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - HQQV Zatwierdzenia: - CE,EAC,UKCA,SEPRO Atesty higieniczne: - WRAS Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Podstawa: - Żeliwo szare - EN 1563 EN-GJS-500-7 - ASTM A536 80-55-06 Wirnik: - Stainless steel - EN 1.4301 - AISI 304 Łożysko: - SIC Łożysko oporowe: - Graflon |
Instalacja: Maksymalna temperatura otoczenia: - 60 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 90 °C - 16 bar / -20 °C Rodzaj przyłącza: - DIN Wielkość przyłącza wlotowego : - DN 80 Wielkość przyłącza wylotowego: - DN 80 Ciśnienie znamionowe do podłączenia: - PN 40 Rozmiar kołnierza silnika: - FF300 |
Dane elektryczne: Standard silnika: - IEC Typ silnika: - 160MB Nominalna moc silnika - P2: - 11 kW Moc (P2) wymagana przez pompę: - 11 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 220-240D/380-415Y V Prąd znamionowy: - 36,0-34,5/20,8-19,8 A Prąd uruchomienia: - 660-780 % Cos fi -współczynnik mocy: - 0.88-0.84 Prędkość nominalna: - 2940-2950 obr/min Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 91.2-91.2 % Sprawność silnika przy obciążeniu 3/4: - 91.8-91.8 % Sprawność silnika przy obciążeniu 1/2: - 91.3-91.2 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 85U07524 |
Układy sterowania: Frequency converter: - Brak |
Inne: Pozycja skrzynki zaciskowej: - 6 Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 163 kg Waga brutto: - 196 kg Koszt wysyłki: - 0.495 m³ Kraj pochodzenia: - DK Numer taryfy celnej nr.: - 84137075 |
