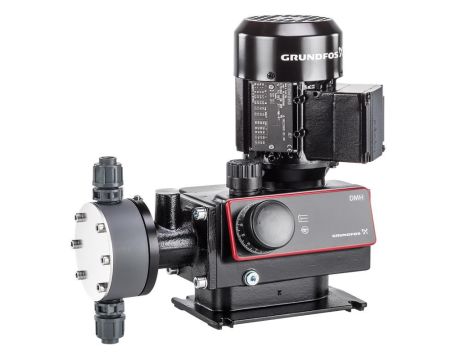

Grundfos - Membranowa pompa dozująca z silnikiem zewnętrznym DMH 46-10 B-PV/T/C-X-E1U2U2XEMAG 99587796

DMH 46-10 B-PV/T/C-X-E1U2U2XEMAG

The pump of the DMH series is a versatile positive displacement diaphragm dosing pump.

The diaphragm is coupled hydraulically via a precise gear-eccenter-tapet-system to a high efficiency AC motor. The dosing capacity is adjusted by varying the stroke length at the stroke adjustment knob in the ratio 1 to 10.

The range is highly versatile, it covers a wide flow range and offers a variety of dosing head sizes, materials and accessories. Customers worldwide have enjoyed years of trouble-free operation from their DMH pumps.

The Grundfos DMH range is a series of extremely strong, robust pumps for applications requiring reliable dosing capability, such as process engineering.

The liquid end is composed of:

Dosing head PTFE diaphragm Ball valves

Other features:

Robust industrial pump with aluminium or cast iron enclosure Easy to install and operate design Long life PTFE diaphragm Optimum capacity and stroke frequency graduation Dosing flow variation ±1.5% (FS), linearity ±2% (FS)

Applies only to pumps with: ATEX certification
The dosing pump DMH 25x is certified according to the ATEX guideline RL 94/9/EC for non-electrical operating supplies. The motor versions EEx e and EEx de defined by Grundfos are certified by the manufacturers according to ATEX guidelines for electrical operating supplies. The motor type plate is labelled according to ATEX. The ATEX approved DMH pumps are available in a variety of configurations - some can be used for dosing combustible liquids.

Electronics features:
Applies only to pumps with control variant: AR
Etron Profi microprocessor electronics, direct attached to motor:

Stroke frequency adjustable from 1 stroke/min to maximum stroke frequency Pulse control with multiplier and divisor Analogue signal control 0/4-20 mA Level control with input for two level signals. Pulse, analogue and remote on/off input Analogue output Alarm relay output Stroke output Input for dosing controller and diaphragm monitoring sensor

Applies only to pumps with control variant: D3; D6

Automatic adjustment of stroke length via direct drive control or mA-input signal For further specifications please refer to servomotor

Układy sterowania:
Typ złącza: - No plug
Rodzaj wariantu sterowania: - Standard
Frequency converter: - Nie przygotowany do VFD

Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -10 .. 60 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³

Techniczne: Nominalne natężenie przepływu przy 50 Hz: - 46 l/h Liczba głowic dozujących: - 1 Zatwierdzenia: - CE,EAC,CNROHSEX Typ zaworu zwrotnego, pompa wlotowa 1: - Standard Typ zaworu zwrotnego, pompa wylotowa 1: - Standard Maksymalna lepkość: - 50 mPas

Materiały: Korpus pompy: - Aluminium Głowica dozująca, pompa 1: - Plastic   - PVDF Kula zaworu: - Ceramic   - Al2O3 Gniazdo zaworu: - Composite   - PTFE Uszczelka zaworu: - PTFE   - Composite

Instalacja: Maksymalne ciśnienie robocze przy 50 Hz: - 10 bar Maksymalne dopuszczalne ciśnienie wlotowe: - 8 bar Rodzaj przyłącza wlotowego: - Connection pack Rodzaj przyłącza wylotowego: - Connection pack Wielkość przyłącza wlotowego : - 4/6, 6/9, 6/12, 9/12 Wielkość przyłącza wylotowego: - 4/6, 6/9, 6/12, 9/12

Dane elektryczne: Pobór mocy P1: - 0.09 kW Częstotliwość podstawowa: - 50 Hz Max. częstotliwość: - 50 Hz Napięcie nominalne: - 3 x 230/400 V Rodzaj ochrony (IEC 34-5): - IP65 Dołączony kabel (tak / nie): - N Wtyczka zasilająca: - No plug

Inne: Masa netto: - 12 kg Waga brutto: - 23.3 kg Koszt wysyłki: - 0.156 m³ Wykrywanie przecieków membrany: - N Kraj pochodzenia: - DE Numer taryfy celnej nr.: - 84135040
