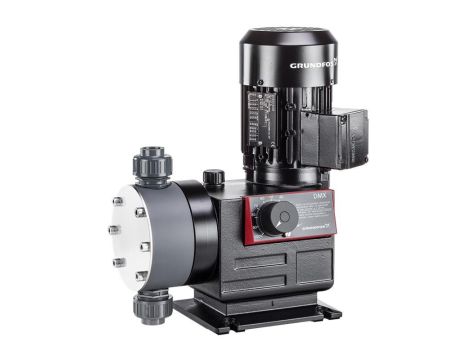

Grundfos - Membranowa pompa dozująca z silnikiem zewnętrznym DMX 67-10 B-PP/V/C-X-E1U3U3XEMAG 99773443

DMX 67-10 B-PP/V/C-X-E1U3U3XEMAG

DMX to typoszereg uniwersalnych membranowych pomp dozujących. Membrana jest połączona mechanicznie z wysokosprawnym silnikiem AC poprzez precyzyjny układ mimośrodowy. Wydajność dozowania może być ustawiona w zakresie 1:10. Część hydrauliczna składa się z:

Głowicy dozującej Membrany pokrytej PTFE Zawory jednokulowe

Inne cechy:

Wytrzymała pompa przemysłowa w obudowie z aluminium Łatwa w montażu i prosta w obsłudze Długi czas użytkowania membrany pokrytej PTFE Optymalna wydajność i stopniowanie częstotliwości skoku Zmiana wydajności dozowania < ±1.5%, liniowość >±4%

Dotyczy tylko pomp: Certyfikaty ATEX
Pompy dozujące DMX 226 posiadają dopuszczenie wg wytycznych ATEX RL 94/9/EC. Silniki w wykonaniu EEx e i EEx d określone przez Grundfos/Alldos posiadają dopuszczenie wg wytycznych ATEX dla napędów elektrycznych. Silniki posiadają tabliczkę znamionową wg ATEX.

Funkcje elektroniki Dotyczy tylko pomp w wersji ze sterowaniem: AR mikroprocesor elektroniczny Etron Profi, bezpośrednio połączony z silnikiem:

Regulacja częstotliwości skoku od 1 skok/min do maks. częstotliwości skoku Sterowanie impulsowe z mnożnikiem i dzielnikiem Sterowanie sygnałem analogowym 0/4-20 mA Sterowanie poziomem z wejściem dla dwóch sygnałów poziomu. Wejście impulsowe, analogowe i zewnętrznego zał/wył Wyjście analogowe Wyjście przekaźnika alarmu Wyjście skoku Wejście dla sterownika dozowania i czujnika nieszczelności membrany

Dotyczy tylko wersji ze sterowaniem: AT0

Automatyczne dopasowanie długości skoku poprzez bezpośrednie sterowanie napędem lub wejście sygnału mA Silnik synchroniczny z potencjometrem w pętli sprzężenia zwrotnego Dwa łączniki ograniczenia Dalsze specyfikacja patrz dane techniczne serwomotora

Układy sterowania:
Typ złącza: - No plug
Rodzaj wariantu sterowania: - Standard
Frequency converter: - Nie przygotowany do VFD

Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 40 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³

Techniczne: Nominalne natężenie przepływu przy 50 Hz: - 67 l/h Liczba głowic dozujących: - 1 Zatwierdzenia: - CE,EAC,CNROHSEX Typ zaworu zwrotnego, pompa wlotowa 1: - Standard Typ zaworu zwrotnego, pompa wylotowa 1: - Standard Maksymalna lepkość: - 700 mPas

Materiały: Korpus pompy: - Aluminium Głowica dozująca, pompa 1: - Plastic   - PP Kula zaworu: - Ceramic   - Al2O3 Gniazdo zaworu: - Composite   - PTFE Uszczelka zaworu: - FKM   - Rubber

Instalacja: Maksymalne ciśnienie robocze przy 50 Hz: - 10 bar Maksymalne dopuszczalne ciśnienie wlotowe: - 0 bar Rodzaj przyłącza wlotowego: - Connection pack Rodzaj przyłącza wylotowego: - Connection pack Wielkość przyłącza wlotowego : - 19/27, 20/25 Wielkość przyłącza wylotowego: - 19/27, 20/25

Dane elektryczne: Pobór mocy P1: - 0.4 kW Częstotliwość podstawowa: - 50 Hz Max. częstotliwość: - 50 Hz Napięcie nominalne: - 3 x 230/400 V Rodzaj ochrony (IEC 34-5): - IP65 Dołączony kabel (tak / nie): - N Wtyczka zasilająca: - No plug

Inne: Masa netto: - 17 kg Waga brutto: - 28.3 kg Koszt wysyłki: - 0.156 m³ Wykrywanie przecieków membrany: - N Kraj pochodzenia: - DE Numer taryfy celnej nr.: - 84135040
