Grundfos - Membranowa pompa dozująca SMART Digital DDA 12-10 AR-PP/E/C-F-32U2U2FG 97722042

DDA 12-10 AR-PP/E/C-F-32U2U2FG
DDA 12-10 AR-PP/E/C-F-32U2U2FG

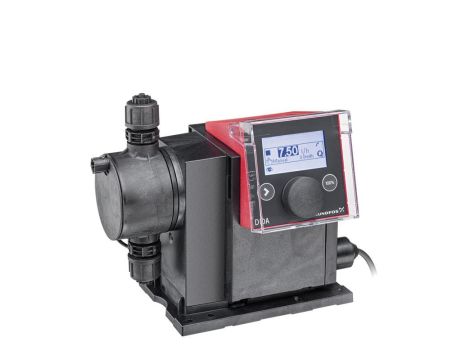

SMART Digital DDA to kompaktowa, membranowa pompa dozująca z napędem z regulacją prędkości (silnik krokowy) i inteligentnym elektronicznym układem sterującym zapewniającym minimalne zużycie energii. Typoszereg SMART DIGITAL pracuje z pełną długością skoku w celu zapewnienia optymalnej dokładności, zalewania i zasysania nawet w przypadku cieczy o wysokiej lepkości lub odgazowujących. Długość każdego skoku tłoczenia zmienia się wg ustawionej wydajności, co w rezultacie zapewnia łagodny i ciągły przepływ. Zatrzaskowa płyta montażowa pozwala na montaż pompy w trzech różnych pozycjach. Kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie. Pokrętło przyciskowe i wielokolorowy podświetlany wyświetlacz graficzny LC umożliwiają intuicyjne uruchomienie i obsługę. Kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie. Pokrętło przyciskowe i wielokolorowy podświetlany wyświetlacz graficzny LC umożliwiają intuicyjne uruchomienie i obsługę. Elementy sterowania są chronione przezroczystą pokrywą.

Głowica dozująca składa się z:

wytrzymałej, uniwersalnej i odpornej chemicznie membrany z PTFE. Zaworów z podwójnymi kulkami zapewniającymi najwyższą dokładność. Zaworu odpowietrzającego dla łatwego uruchomienia.

Tryby pracy:

Ręczny w ml/h, I/h lub gph. Impulsowy w ml/impuls (z funkcją pamięci) Analogowy 0/4-20 mA (skalowalny). Impulsowe sterowanie dawką w ml, l lub gal. Czasowe sterowanie dawką (Przekaźnik czasowy, cykliczny lub tygodniowy). Sterowanie Fieldbus DP (Genibus przystosowany do Profibus E-box).

Inne cechy:

Autoodpowietrzanie pompy podczas stanu czuwania zapobiega zapowietrzaniu. Funkcja SlowMode (antykawitacja) 50% (maksymalny przepływ= 6 l/h)i 25 % (maksymalny przepływ= 3 l/h), np. dla cieczy o dużej lepkości lub odgazowujących. Wyświetlacz informacji serwisowych. Funkcja blokowania przycisków. Dodatkowe info na wyświetlaczu np. aktualny sygnał wejściowy mA Liczniki całkowitej objętości dozowania (kasowalny), godzin pracy, itp. Zapisywanie i wczytywanie ustawień użytkownika a także ponowne wczytywanie ustawień fabrycznych.

Wejścia/ wyjścia sygnału:

Wejście impulsowe, analogowe 0/4-20 mA, zewnętrzne wył. Wejście niskiego poziomu lub pusty zbiornik. Dwa bezpotencjałowe wyjścia przekaźnika dla maks. 30 V AC/DC (konfigurowane, np. alarm, sygnał skoku, pompa dozuje, przekaźnik czasowy itp.) Wyjście analogowe 0/4-20 mA. interfejs komunikacji Fieldbus (Genibus, również do zamontowania Profibus DP E-box).

Techniczne:
Typ klucza: - DDA 12-10 AR-PP/E/C-F-32U2U2FG
Maks. przepływ: - 12 l/h
Maks. przepływ w trybie wolnym 50%: - 6 l/h
Maks. przepływ w trybie wolnym 25%: - 3 l/h
Min przepływ: - 12.0 ml/h
Zakres regulacji: - 1:1000
Dopuszczenia na tabliczce znamionowej: - CE,CSA-US,EAC,RCM
Typ zaworu: - Sprężynowy (wersja HV)
Maksymalna lepkość przy 100%: - 500 mPas
Maksymalna lepkość w trybie wolnym 50%: - 1300 mPas
Maksymalna lepkość w trybie wolnym 25%: - 2500 mPas
Dokładność powtarzalności: - 1 %

Materiały: Głowica dozująca: - PP (Polipropylen) Zawór kulowy: - Ceramika Uszczelka: - EPDM

Instalacja: Zakres temperatury otoczenia: - 0 .. 45 °C Maksymalne ciśnienie pracy: - 10 bar Zestaw instalacyjny: - NIE Typ instalacji: - bez zestawu montażowego Króciec ssawny: - 4/6, 6/9, 6/12, 9/12 mm Wylot pompy: - 4/6, 6/9, 6/12, 9/12 mm Maks. Wysokość ssania podczas pracy: - 6 m Maks. Wysokość ssania podczas zalewania: - 3 m

Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - -10 .. 45 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³

Dane elektryczne: Max. moc wejściowa P1: - 24 W Częstotliwość podstawowa: - 50 / 60 Hz Napięcie nominalne: - 1 x 100-240 V Rodzaj ochrony (IEC 34-5): - IP65 / NEMA 4X Długość kabla: - 1.5 m Rodzaj wtyczki kabla: - EU Prąd rozruchowy: - 25A przy 230V dla 2ms

Układy sterowania: Rodzaj sterowania: - AR Kontrola poziomu: - YES Wejście analogowe: - 0/4-20 mA Sterowanie impulsowe: - TAK Zew.wejście zatrzymania: - TAK Wyjście analogowe: - 0/4-20 mA Przekaźniki wyjściowe: - 2 Komunikacja Bus: - TAK

Inne: Masa netto: - 2 kg Masa: - 3 kg Barwa: - Czerwony Kraj pochodzenia: - FR Numer taryfy celnej nr.: - 84135040
