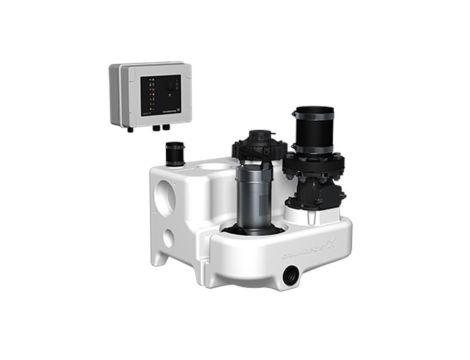

Dostarczona jako kompletna jednostka gotowa do montażu, Multilift składa się z w pełni zintegrowanego zbiornika z pompą i silnikiem zanurzeniowym, zaworem zwrotnym, adapterem wylotowym z elastycznym króćcem DN100 zamontowanym na zbiorniku i wstępnie okablowanym sterownikiem. czujnik poziomu.
W pełni zintegrowany zbiornik zbierający ma wszystkie niezbędne porty do podłączenia rury wlotowej o wysokości 180 mm i 250 mm, rurę odpowietrzającą DN50 i ręcznie obsługiwaną pompę membranową (wyposażenie dodatkowe).
Zbiornik zbierający zawiera 7 gniazd wlotowych wokół jego kształtu. Wloty tylne 2x DN100 z uszczelką z jednym gniazdem, gniazdo do wlotu z boku 2 x DN100, górny wlot DN100. 2x DN50 na górze i na boku.
Wielowarstwowe zbiorniki zbiorcze Multilift są odporne na działanie gazu i zapachu, a także wodoszczelne, redukują resztki wody i zmniejszają sedymentację poprzez ukształtowanie dna.
Pompa z wirnikiem Vortex i bezobsługowym silnikiem zatapialnym, komora olejowa z fizjologicznym nieszkodliwym wypełnieniem olejowym pomiędzy dwoma uszczelnieniami wału. Zabezpieczenie silnika poprzez wyłącznik ochronny silnika wewnątrz głowicy pompy.
Sterownik LC220 z mikroprocesorem wyposażony jest w diody LED do wszystkich potrzeb związanych z monitorowaniem. Pompa i czujnik są podłączone do sterownika za pomocą kabla o długości 4m lub 10m i długości rury. Kabel zasilający ma 1,5 mz wtyczką (zawiera falownik fazowy dla silnika trójfazowego) Bezdotykowy, piezo-oporowy czujnik ciśnienia wtykowy wewnątrz szafki monitorowany przez sterownik. Zablokować rurę ciśnieniową wewnątrz zbiornika bez ruchomych części wewnątrz ścieków.
Sterownik oferuje monitorowanie pracy pompy.
Funkcje kontrolera:
|
|
|
Jedno dodatkowe wejście do podłączenia oddzielnego przełącznika poziomu do wykorzystania do wykrywania powodzi poza Multilift (alarm zewnętrzny). Stacje podnoszące są często instalowane w studzience w piwnicy w najniższym punkcie budynku. W przypadku np. dopływ wody gruntowej lub pęknięcie rury wodnej, alarm zostanie wskazany przez kontroler.
Seria Multilift została zaprojektowana zgodnie z normą EN12050-1, zatwierdzoną i monitorowaną przez zewnętrzny instytut LGA. Dalsze zatwierdzenia to VDE, GHOST, CB, EMV
Materiały: Korpus pompy: - Kompozyt Zbiornik: - PLASTIC - LDPE Uszczelka: - NBR |
Instalacja: Zakres temperatury otoczenia: - 0 .. 40 °C Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wylotowego: - DN 80 Ciśnienie znamionowe do podłączenia: - PN 6 |
Ciecz: Zakres temperatury cieczy: - 0 .. 40 °C Gęstość: - 998.2 kg/m³ |
Dane elektryczne: Pobór mocy P1: - 1.8 kW Nominalna moc silnika - P2: - 1.1 kW Częstotliwość podstawowa: - 50 Hz Napięcie znamionowe: - 3 x 400 V Tolerancja napięcia: - +10/-6 % Max załączeń na godzinę: - 60 Prąd znamionowy: - 3.1 A Cos phi - współczynnik mocy: - 0.85 Liczba biegunów: - 2 Rozruch: - DOL Rodzaj ochrony (IEC 34-5): - IP68 Klasa izolacji (IEC 85): - F Wbudowana ochrona silnika: - KLIXON Długość kabla: - 1.5 m Wtyczka zasilająca: - CEE 3P+N+PE |
Układy sterowania: Typ szafy sterującej: - LC220 |
Zbiornik: Całkowita pojemność zbiornika: - 44 l Całkowita pojemność użytkowa zbiornika - wlot 180 mm: - 20 l Całkowita pojemność użytkowa zbiornika - wlot 250 mm: - 28 l |
Inne: Masa netto: - 27.7 kg Waga brutto: - 39.4 kg duński nr VVS: - 154030211 Norweski NRF nr.: - 9045303 Kraj pochodzenia: - DE Numer taryfy celnej nr.: - 84137021 Dopuszczenia środowiskowe: - WEEE |
