Grundfos - Sterowniki poziomu (Pompa) LC 241 LC 241 1 x 20-25 SST 3X400 MI OPT 99877231

LC 241

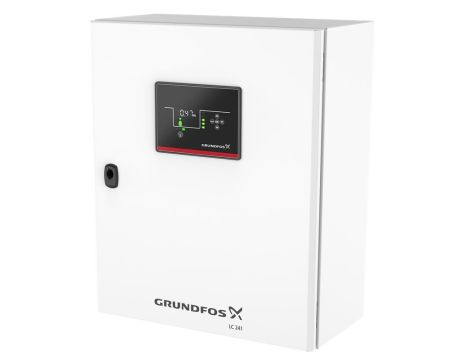

Sterowniki poziomu LC 241 oferują szeroki zakres funkcji do sterowania i monitorowania pomp w systemach ściekowych i odwadniających lub napełniania zbiorników w instalacjach wodociągowych. LC241 to układ sterowania zabudowany w szafce metalowej lub z tworzywa sztucznego, oferujący modułowość i dostosowanie do Państwa potrzeb.

Sterowniki pomp LC 241 są przeznaczone do kontroli poziomu, monitorowania i ochrony instalacji pompowych Grundfos z jedną lub dwiema pompami z rozruchem bezpośrednim (DOL), gwiazda-trójkąt lub softstart. Sterowniki pomp LC 241 mogą być stosowane w różnego rodzaju aplikacjach opróżniania, np. transport ścieków, odwadnianie lub napełniania zbiorników.

Konfiguracja sterowania odbywa się w prosty sposób poprzez predefiniowane ustawienia aplikacji lub poprzez kreator uruchamiania krok po kroku w intuicyjnej aplikacji Grundfos GO, przy użyciu technologii Bluetooth Smart. Aplikacja Grundfos GO umożliwia łatwe konfigurowanie, monitorowanie i uruchamianie wszystkich szczegółowych ustawień pompy.

Sterownik jest wyposażony w konfigurowalne zaciski wejściowe/wyjściowe, co zapewnia pełną elastyczność dla szeregu aplikacji. Opcjonalnie można zainstalować moduł IO 241 z większą liczbą opcjonalnych wejść/wyjść. Dodatkowe opcje, takie jak ręczny przełącznik ON/OFF/AUTO, przekładnik prądowy, bariera Ex (cyfrowego lub analogowa) czy światło awaryjne mogą być również częścią niestandardowego rozwiązania.

Codzienna kontrola, nadzór i uruchamianie jest proste dzięki intuicyjnemu i łatwemu w obsłudze interfejsowi użytkownika. Oszczędza to cenny czas podczas uruchamiania oraz w codziennej interakcji z pompami i sterownikiem. Sterownik można w prosty sposób zintegrować z szeroką gamą modułów komunikacyjnych Grundfos, zapewniając łatwe dopasowanie do każdego systemu nadzoru, takiego jak SCADA czy Grundfos CLOUD.

Sterownik zapisuje szczegółowy rejestr alarmów i ostrzeżeń z ostatnimi 20 zdarzeniami. Dostęp do dziennika alarmowego można uzyskać zdalnie poprzez SCADA lub Grundfos CLOUD. Za pomocą Grundfos GO można również sprawdzać logi w celu łatwego rozwiązywania problemów i podejmowania działań naprawczych w przepompowni.

Sterownik LC 241 pozwala:

Sterować 1 lub 2 pompami na podstawie sygnału przetwornika (analogowego, 0–5 V, 0,5–3,5 V, 0–10 V, 0–20 mA, 4–20 m lub cyfrowego, łącznik pływakowy) Obsłużyć do pięciu poziomów sterowania zarówno dla analogowego przetwornika poziomu, jak i dla łącznika

pływakowego

Obsłużyć proste aplikacje, w których obecny jest tylko jeden łącznik pływakowy Konfigurować wejścia / wyjścia, które mogą być używane jako wejścia / wyjścia cyfrowe, wejścia analogowe i wejścia Pt 100/100 Zapobiegać blokowaniu lub zatarciu pomp z powodu osadzania się kamienia wapiennego lub innego osadu Zapobiegać obciążeniu sieci, gdy kilka pompowni zostanie uruchomionych jednocześnie, za pomocą

opóźnionego załączenia

Chronić przed uderzeniem hydraulicznym Wybrać automatyczne resetowanie alarmu Ustawić opóźnienie zatrzymania w zależności od rzeczywistych warunków pracy Pokazać aktualny poziom cieczy Sygnalizować alarm za pomocą wbudowanego brzęczyka

Sygnalizacja alarmu:

Przeciążenie Suchobieg Wysoki poziom Nieprawidłowa kolejność faz lub brak fazy Awaria przetwornika Otwarcie drzwi / włazu Woda na podłodze Zbyt wiele ponownych uruchomień Przegrzanie pompy lub wykrycie wilgoci

W standardzie sterownik LC 241 posiada dwa przekaźniki alarmowe, które mogą zostać skonfigurowane za pompcą aplikacji Grundfos GO Remote do wyświetlania różnych informacji o stanie instalacji pomp w systemie nadzorczym lub sterowniku PLC.

Układy sterowania:
Lampka ostrzegawcza dla systemu (tak/nie): - N
Moduł interfejsu komunikacyjnego (tak / nie): - N
Hand/Off/Auto switch (Yes/No): - N
Analogowy z barierą Ex (Tak / Nie): - N
  - N
Pomiar prądu (tak / nie): - Y
IO 241 (tak/nie): - N
Bateria zapasowa (tak / nie): - N
Mains switch (Yes/No): - N
Electrode-relay (Yes/No): - N
RCD panel (Yes/No): - N
RCD per pump (Yes/No): - N
Circuit breaker per pump (Yes/No): - N

Techniczne: Zatwierdzenia: - CE,EAC,UKCA,MOROCCO Liczba pomp: - 1

Materiały: Obudowa: - Metalowa, malowana

Instalacja: Zakres temperatury otoczenia: - -5 .. 40 °C Montaż w szafie: - Montaż naścienny Połączenie z uziemieniem: - PE

Dane elektryczne: Częstotliwość podstawowa: - 50 / 60 Hz Napięcie nominalne: - 3 x 400 V Prąd znamionowy: - 20-25 A Wielkość kondensatora - praca: - N/A µF   - N/A µF Metoda rozruchu: - Soft starter Rodzaj ochrony (IEC 34-5): - IP54 Wymagany bezpiecznik: - 35 A

Inne: Masa netto: - 17.9 kg Waga brutto: - 58 kg Koszt wysyłki: - 0.075 m³ Kraj pochodzenia: - DK Numer taryfy celnej nr.: - 85371098
