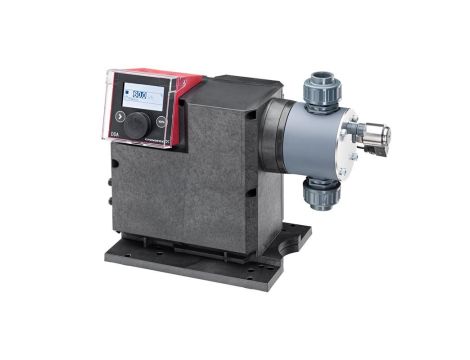

Grundfos - Membranowa pompa dozująca SMART Digital DDA 120-7 AR-PV-L/V/C-F-31U3U3FG 99159505

DDA 120-7 AR-PV-L/V/C-F-31U3U3FG
DDA 120-7 AR-PV-L/V/C-F-31U3U3

SMART Digital DDA to kompaktowa, membranowa pompa dozująca z napędem z regulacją prędkości (silnik PMS) i inteligentnym elektronicznym układem sterującym zapewniającym minimalne zużycie energii. Typoszereg SMART DIGITAL pracuje z pełną długością skoku w celu zapewnienia optymalnej dokładności, zalewania i zasysania nawet w przypadku cieczy o wysokiej lepkości lub odgazowujących. Długość każdego skoku tłoczenia zmienia się wg ustawionej wydajności, co w rezultacie zapewnia łagodny i ciągły przepływ. Zatrzaskowa płyta montażowa pozwala na montaż pompy w trzech różnych pozycjach. Kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie. Pokrętło przyciskowe i wielokolorowy podświetlany wyświetlacz graficzny LC umożliwiają intuicyjne uruchomienie i obsługę. Elementy sterowania są zabezpieczone przezroczystą pokrywą.

Głowica dozująca składa się z:

wytrzymałej, uniwersalnej i odpornej chemicznie membrany z PTFE. Zaworów z podwójnymi kulkami zapewniającymi najwyższą dokładność. Zaworu odpowietrzającego dla łatwego uruchomienia

Tryby pracy:

Ręczny w ml/h, I/h lub gph. Impulsowy w ml/impuls (z funkcją pamięci) Analogowy 0/4-20 mA (skalowalny). Impulsowe sterowanie dawką w ml, l lub gal. Czasowe sterowanie dawką (Przekaźnik czasowy, cykliczny lub tygodniowy). Sterowanie Fieldbus DP (Genibus przystosowany do modułów komunikacyjnych CIU).

Inne cechy:

System kontroli stanu membrany z układem wykrywanie nieszczelności membrany Autoodpowietrzanie pompy podczas stanu czuwania zapobiega zapowietrzaniu. Funkcja SlowMode (antykawitacja) 50% (maks. wydajność= 60 l/h) i 25 % (maks. wydajność= 30 l/h), np. dla cieczy o dużej lepkości lub odgazowujących. Wyświetlacz informacji serwisowych. Funkcja blokowania przycisków. Dodatkowe info na wyświetlaczu np. aktualny sygnał wejściowy mA Liczniki całkowitej objętości dozowania (kasowalny), godzin pracy, itp. Zapisywanie i wczytywanie ustawień użytkownika a także ponowne wczytywanie ustawień fabrycznych.

Wejścia/ wyjścia sygnału:

Wejście impulsowe, analogowe 0/4-20 mA, zewnętrzne wył. Wejście niskiego poziomu lub pusty zbiornik. Dwa bezpotencjałowe wyjścia przekaźnika dla maks. 30 V AC/DC (konfigurowane, np. alarm, sygnał skoku, pompa dozuje, przekaźnik czasowy itp.) Wyjście analogowe 0/4-20 mA. interfejs komunikacji Fieldbus (Genibus, do podłączenia modułów komunikacyjnych CIU).

Układy sterowania:
Rodzaj sterowania: - AR
Kontrola poziomu: - YES
Wejście analogowe: - 0/4-20 mA
Sterowanie impulsowe: - TAK
Zew.wejście zatrzymania: - TAK
Wyjście analogowe: - 0/4-20 mA
Przekaźniki wyjściowe: - 2
Komunikacja Bus: - TAK

Ciecz: Czynnik tloczony: - Woda Zakres temperatury cieczy: - 0 .. 50 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³

Techniczne: Typ klucza: - DDA 120-7 AR-PV-L/V/C-F-31U3U3 Maks. przepływ: - 120 l/h Maks. przepływ w trybie wolnym 50%: - 60 l/h Maks. przepływ w trybie wolnym 25%: - 30 l/h Min przepływ: - 150 ml/h Zakres regulacji: - 1:800 Dopuszczenia na tabliczce znamionowej: - CE,CSA-US,NSF61,EAC,RCM Typ zaworu: - Standard Maksymalna lepkość przy 100%: - 100 mPas Maksymalna lepkość w trybie wolnym 50%: - 1500 mPas Maksymalna lepkość w trybie wolnym 25%: - 3000 mPas Dokładność powtarzalności: - 1.5 %

Materiały: Głowica dozująca: - PVDF (Polifluorek winylidenu) Zawór kulowy: - Ceramika Uszczelka: - FKM

Instalacja: Zakres temperatury otoczenia: - 0 .. 45 °C Maksymalne ciśnienie pracy: - 7 bar Zestaw instalacyjny: - NIE Typ instalacji: - bez zestawu montażowego Króciec ssawny: - Conn.pack U3 (hose ID.19mm &.. Wylot pompy: - Conn.pack U3 (hose ID.19mm &.. Maks. Wysokość ssania podczas pracy: - 3 m Maks. Wysokość ssania podczas zalewania: - 1.5 m

Dane elektryczne: Max. moc wejściowa P1: - 62 W Częstotliwość podstawowa: - 50 / 60 Hz Napięcie nominalne: - 1 x 100-240 V Rodzaj ochrony (IEC 34-5): - IP65 / NEMA 4X Długość kabla: - 1.5 m Rodzaj wtyczki kabla: - EU Prąd rozruchowy: - 70A at 240V (35A/100V) for 2ms

Inne: Masa netto: - 7 kg Masa: - 7 kg Barwa: - Czerwony Kraj pochodzenia: - FR Numer taryfy celnej nr.: - 84135040
