Opis produktu

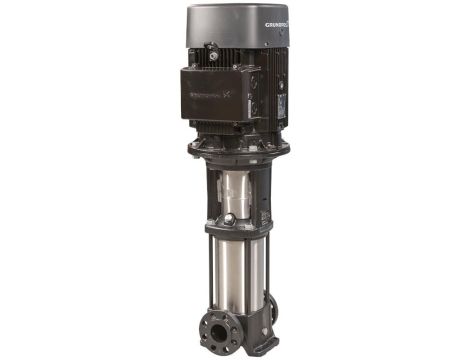

CR 15-3 K-F-A-E-HQQE
Ciecz:
Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tym samym poziomie (linii). Głowica pompy i podstawa wykonane są z żeliwa - wszystkie inne części zwilżane wykonane są ze stali nierdzewnej. Specjalna konstrukcja „niskiego NPSH” obniża wartość NPSH pompy. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Rurociągi podłączane są za pomocą kołnierzy DIN. Pompa jest wyposażona w 3-fazowy asynchroniczny silnik elektryczny, chłodzony wentylatorem, montowany na stopach.
Techniczne: Prędkość pompy, na której oparte są dane pompy: - 2917 obr/min Przepływ znamionowy: - 17 m³/h Wysokość podnoszenia: - 39.3 m Orientacja pompy: - Vertical Układ uszczelnienia wału: - Single Kod uszczelnienia wału: - HQQE Zatwierdzenia: - CE,EAC,UKCA,SEPRO Atesty higieniczne: - WRAS,ACS Tolerancja krzywej: - ISO9906:2012 3B |
Materiały: Podstawa: - Żeliwo szare - EN 1561 EN-GJL-200 - ASTM A48-25B Wirnik: - Stainless steel - EN 1.4301 - AISI 304 Łożysko: - SIC |
Instalacja: Maksymalna temperatura otoczenia: - 60 °C Maksymalne ciśnienie pracy: - 16 bar Maks. ciśnienie przy temp: - 16 bar / 120 °C - 16 bar / -20 °C Rodzaj przyłącza: - DIN Wielkość przyłącza wlotowego : - DN 50 Wielkość przyłącza wylotowego: - DN 50 Ciśnienie znamionowe do podłączenia: - PN 25 Rozmiar kołnierza silnika: - FT130 |
Dane elektryczne: Standard silnika: - IEC Typ silnika: - 112MC Nominalna moc silnika - P2: - 4 kW Moc (P2) wymagana przez pompę: - 4 kW Częstotliwość podstawowa: - 50 Hz Napięcie nominalne: - 3 x 380-415D V Prąd znamionowy: - 7.9 A Prąd uruchomienia: - 1000-1110 % Cos fi -współczynnik mocy: - 0.87-0.87 Prędkość nominalna: - 2920-2940 obr/min Klasa efektywności IE: - IE3 Sprawność silnika przy pełnym obciążeniu: - 88.1-88.1 % Sprawność silnika przy obciążeniu 3/4: - 88.6-88.2 % Sprawność silnika przy obciążeniu 1/2: - 85.2-88.1 % Liczba biegunów: - 2 Rodzaj ochrony (IEC 34-5): - 55 Dust/Jetting Klasa izolacji (IEC 85): - F Nr silnika: - 85U15413 |
Układy sterowania: Frequency converter: - Brak |
Inne: Pozycja skrzynki zaciskowej: - 6 Minimalny wskaźnik sprawności, MEI ≥: - 0.70 Masa netto: - 71 kg Waga brutto: - 93 kg Koszt wysyłki: - 0.234 m³ |
