Grundfos - Agregat podnoszący do zbierania i odprowadzania ścieków M.15.1.4 97901078

M.15.1.4

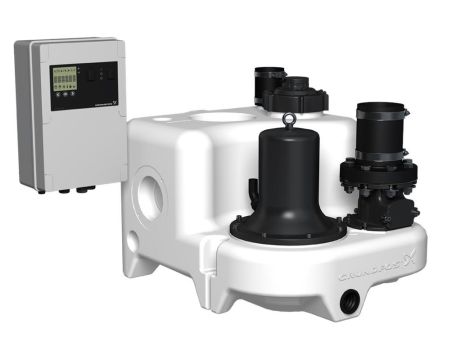

Dostarczane, jako kompletne jednostki gotowe do montażu agregaty Multilift składają się ze zintegrowanego zbiornika z pompą wyposażoną w silnik zatapialny, krócieć tłoczny z elastycznym przyłączem DN100 zamontowany na zbiorniku oraz podłączonego sterownika z czujnikiem poziomu. W pełni zintegrowany zbiornik posiada wszystkie potrzebne króćce do podłączenia rury wlotowej, rury tłocznej, przewodu odpowietrzającego i ręcznej pompy membranowej (osprzęt).

Zbiornik posiada 7 króćców wlotowych. Dopływ tylni DN100 jest umieszczony na opatentowanej tarczy wlotowej, która umożliwia bezstopniowe dopasowanie do rury dopływowej o średnicy od 180 do 315 mm. Króćce dopływowe DN 100 i DN 50 po każdej stronie. Króćce DN 150 i DN 50 na górze zbiornika.

Wodoszczelne zbiorniki z odpornego na korozję polietylenu są zabezpieczone przed wydostawaniem się gazów i przykrych zapachów. Silne nachylenie ogranicza gromadzenie się osadów i redukuje ryzyko konieczności czyszczenia zbiornika oraz związanych z tym kosztów.

Pompa z wirnikiem Vortex, silnikiem zatapialnym, komorą olejową z fizycznie nieszkodliwym olejem pomiędzy dwoma uszczelnieniami wału. Kierunek obrotów można sprawdzić wykręcając ucho do podnoszenia pompy o obserwując końcówkę wału.

Sterownik LC 221 został zaprojektowany specjalnie do sterowania i monitorowania agregatów podnoszących. Pompa i czujnik są podłączone do sterownika 4m lub 10 m kablem. Sterownik wyposażony jest w kabel zasilający o długości 1,5 m z wtyczką ( z inwerterem fazy dla silników 3-fazowych). Ponadto sterownik posiada bezstykowy piezorezystywny czujnik poziomu, który reaguje na ciśnienie powietrza w rurze kontroli poziomu w zbiorniku. Czujnik nie posiada żadnych ruchomych elementów, które mogłyby się blokować przy kontakcie z nieczystościami.

Sterownik zapewnia zabezpieczenie termiczne silnika (łączniki termiczne w uzwojeniach) i kontrolę pracy pompy.

Funkcje sterownika:

włączanie/wyłączanie dwóch pomp ściekowych odpowiednio do ciągłego sygnału piezorezystywnego czujnika poziomu. ochrona silnika przez wyłącznik ochronny i/lub pomiar prądu we współpracy z łącznikami termicznymi. ochrona silnika przez ograniczanie czasu pracy i przełączanie na pracę w trybie awaryjnym. automatyczne uruchomienia kontrolne (2 s) w czasie długich okresów nieaktywności (24 godziny od ostatniego załączenia) ustawianie czasu opóźnienia

– opóźnienie zatrzymania (czas od osiągnięcia poziomu wyłączania do zatrzymania pompy) – opóźnienie załączania (czas od osiągnięcia poziomu włączającego do uruchomienia pompy) – opóźnienie alarmu (czas od wystąpienia zakłócenia do zasygnalizowania alarmu). To nastawienie eliminuje krótkotrwałe alarmy wysokiego poziomu w przypadkach wysokiego chwilowego dopływu do zbiornika.

automatyczny pomiar prądu do celów alarmowych wskazywanie stanów roboczych:

– tryb pracy (praca automatyczna, obsługa ręczna), – godziny pracy, – impulsy (liczba załączeń), – najwyższy zmierzony prąd silnika

sygnalizację alarmową w przypadku:

– stan pompy (praca/awaria), – nieprawidłowa kolejność faz i brak fazy, – zatrzymanie pompy przez wyłącznik termiczny, – alarm wysokiego poziomu, – termin obsługi serwisowej/konserwacji (do wyboru)

automatyczne resetowanie alarmów, rejestr do 20 alarmów, nastawianie różnych poziomów załączania, wybór typu przyłączonego czujnika, kalibracja czujnika (przy wymianie), wybór interwału konserwacji (0, 3, 6 lub 12 miesięcy).

Standardowo LC 221 posiada:
4 bezpotencjałowe wyjścia dla:
– pracy pompy – awarii pompy, – alarmu wysokiego poziomu, – alarmu sumarycznego. 6 wejść cyfrowych do:

przyłączenia czujnika analogowego (4-20mA lub 0-5V) przyłączenia do czterech łączników poziomu lub

łączników ciśnieniowych zamiast czujnika analogowego

przyłączenia oddzielnego łącznika poziomu

wykrywającego zalanie poza agregatem Multilift. Agregaty podnoszące są często instalowane w studzience w piwnicy - w najniższym punkcie w budynku. W przypadku np. napływu wody gruntowej lub pęknięcia rury wodnej sterownik będzie sygnalizował stan alarmowy.

przyłączania zewnętrznego resetu alarmów przyłączania wyłącznika termicznego silnika

Typoszereg agregatów Multilift jest zaprojektowany wg EN12050-1, dopuszczony przez zewnętrzną instytucję LGA. Inne dopuszczenia to VDE, GHOST, CB, EMV

Układy sterowania:
Typ szafy sterującej: - LC241

Ciecz: Zakres temperatury cieczy: - 0 .. 40 °C Gęstość: - 998.2 kg/m³

Techniczne: Prędkość pompy, na której oparte są dane pompy: - 1410 obr/min Przepływ znamionowy: - 5.5 l/s Maksymalne natężenie przepływu: - 15.3 l/s Wysokość podnoszenia: - 6.9 m Typ wirnika: - VORTEX Max. Cząstka: - 50 mm Zatwierdzenia: - CE,EAC,MORO,UKCA,SEPRO Non-return valve type: - Flap valve

Materiały: Korpus pompy: - Kompozyt Pump housing: - LDPE Wirnik: - LURANYL Zbiornik: - PLASTIC   - LDPE Uszczelka: - NBR

Instalacja: Zakres temperatury otoczenia: - 0 .. 40 °C Rodzaj przyłącza wylotowego: - DIN Wielkość przyłącza wylotowego: - DN 80 Ciśnienie znamionowe do podłączenia: - PN 6

Dane elektryczne: Pobór mocy P1: - 2.2 kW Nominalna moc silnika - P2: - 1.6 kW Częstotliwość podstawowa: - 50 Hz Napięcie znamionowe: - 1 x 230 V Tolerancja napięcia: - +10/-14 % Max załączeń na godzinę: - 60 Prąd znamionowy: - 2 X 10,5 A Cos phi - współczynnik mocy: - 0.95 Sprawność silnika przy pełnym obciążeniu: - 75.5 % Wielkość kondensatora - praca: - 60 µF Liczba biegunów: - 4 Rozruch: - DOL Rodzaj ochrony (IEC 34-5): - IP68 Klasa izolacji (IEC 85): - F Wbudowana ochrona silnika: - BIMETAL THERMAL SWITCH Długość kabla: - 1.5 m Wtyczka zasilająca: - SCHUKO

Zbiornik: Całkowita pojemność zbiornika: - 92 l Całkowita pojemność użytkowa zbiornika - wlot 180 mm: - 34 l Całkowita pojemność użytkowa zbiornika - wlot 250 mm: - 49 l Total effective volume of collecting tank at 315 mm inlet: - 62 l

Inne: Masa netto: - 69.9 kg Waga brutto: - 93.2 kg Kraj pochodzenia: - DE Numer taryfy celnej nr.: - 84137021 Dopuszczenia środowiskowe: - WEEE
