Opis produktu

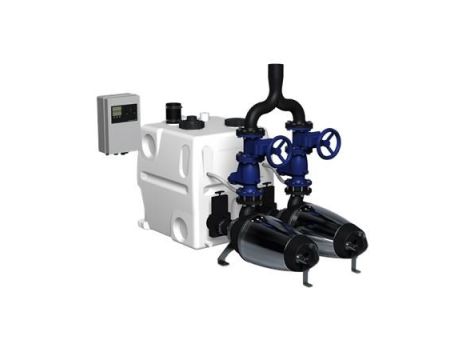

Nazwa wyrobu - MDV.65.80.22.2.50D /450.SE
Nr katalogowy - 96102274
Numer EAN - 5700396655956
Techniczne
Prędkość pompy, na której oparte są dane pompy - 2895 obr/min
Przepływ znamionowy - 5.5 l/s
Maksymalne natężenie przepływu - 12.5 l/s
Wysokość podnoszenia - 12 m
Maks. wysokość podnoszenia - 17.8 m
Typ wirnika - VORTEX
Max. Cząstka - 65 mm
Podstawowe uszczelnienie wału - SIC/SIC
Max. sprawność hydrauliczna - 32 %
Zatwierdzenia - CE,EAC,MORO,UKCA,SEPRO
Model - C
Materiały
Korpus pompy - Żeliwo szare
Obudowa pompy - EN 1561 EN-GJL-200
Korpus pompy - ASTM A48-30A
Wirnik - Cast iron
- EN 1561 EN-GJL-200
- ASTM A48-30A
Zbiornik - PLASTIC
- LDPE
Instalacja
Zakres temperatury otoczenia - 0 .. 40 °C
Maksymalne ciśnienie pracy - 10 bar
Rodzaj przyłącza wylotowego - DIN
Wielkość przyłącza wylotowego - DN 80
Ciśnienie znamionowe do podłączenia - PN 10
Maximum installation depth - 2 m
Ciecz
Zakres temperatury cieczy - 0 .. 40 °C
Gęstość - 998.2 kg/m³
Dane elektryczne
Pobór mocy P1 - 2.8 kW
Nominalna moc silnika - P2 - 2.2 kW
Częstotliwość podstawowa - 50 Hz
Napięcie znamionowe - 3 x 380-415 V
Tolerancja napięcia - +6/-10 %
Max załączeń na godzinę - 60
Prąd znamionowy - 5 A
Prąd znamionowy przy 2/4 obciążenia - 3.8 A
Prąd znamionowy przy 1/2 obciążenia - 3 A
Prąd uruchomienia - 37 A
Prąd znamionowy przy braku obciążenia - 2 A
Cos phi - współczynnik mocy - 0.86
Cos phi - wsp.m. przy braku obciążenia - 0.21
Cos phi - wsp.m. przy 3/4 obciążenia - 0.81
Cos phi - wsp.m. przy 1/2 obciążenia - 0.72
Moment obrotowy zablokowanego wirnika - 18 Nm
Moment krytyczny - 23 Nm
Moment bezwładności - 0.0088 kg m²
Sprawność silnika przy pełnym obciążeniu - 77.0 %
Sprawność silnika przy 3/4 obciążenia - 76.6 %
Sprawność silnika przy 1/2 obciążenia - 73.5 %
Liczba biegunów - 2
Rozruch - bezpośredni
Rodzaj ochrony (IEC 34-5) - IP68
Klasa izolacji (IEC 85) - F
Wbudowana ochrona silnika - THERMAL SWITCH
Zabezpieczenie termiczne - wewn.
Typ kabla - H07RN-F
Długość kabla zasilającego - 10 m
Układy sterowania
Czujnik wilgoci - bez czujnika wilgoci
Czujnik obecności wody w oleju - bez czujnika wilgoci
Tryb pracy - S1/S3 50%,1MIN.
Zbiornik
Całkowita pojemność użytkowa zbiornika - wlot 180 mm - 120 l
Całkowita pojemność użytkowa zbiornika - wlot 250 mm - 240 l
Tank volume nominal - 450 l
Inne
Masa netto - 284 kg
Waga brutto - 359 kg
Koszt wysyłki - 2.27 m³
duński nr VVS - 154034222
Norweski NRF nr. - 9045369
Kraj pochodzenia - DE
Numer taryfy celnej nr. - 84137021
Dopuszczenia środowiskowe - WEEE
