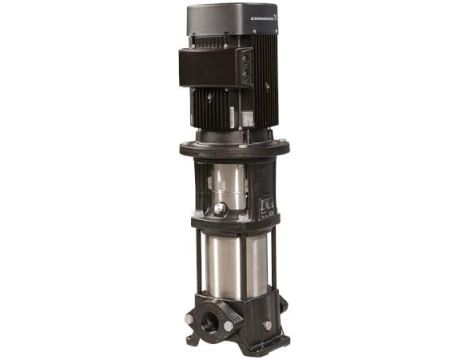

Grundfos - Pionowa, wielostopniowa pompa odśrodkowa CR 3-3 A-A-A-E-HQQE, 96516591

Nazwa wyrobu - CR 3-3 A-A-A-E-HQQE
Nr katalogowy - 96516591
Numer EAN - 5700396745954


Techniczne


Prędkość pompy, na której oparte są dane pompy - 2873 obr/min
Przepływ znamionowy - 3 m³/h
Wysokość podnoszenia - 15.1 m
Maks. wysokość podnoszenia - 19.9 m
Liczba wirników - 3
Wirniki - 3
Liczba wirników o zredukowanej średnicy - 0
Niski poziom NPSH - Nie
Orientacja pompy - Vertical
Układ uszczelnienia wału - Single
Kod uszczelnienia wału - HQQE
Zatwierdzenia - CE,EAC,UKCA,SEPRO
Atesty higieniczne - WRAS,ACS
Tolerancja krzywej - ISO9906:2012 3B
Wersja pompy - A
Model - A

Materiały


Podstawa - Żeliwo szare
- EN 1561 EN-GJL-200
- ASTM A48-25B
Wirnik - Stainless steel
- EN 1.4301
- AISI 304
Kod materiału - A
Kod dla elementów gumowych - E
Łożysko - SIC

Instalacja


Maksymalna temperatura otoczenia - 60 °C
Maksymalne ciśnienie pracy - 16 bar
Maks. ciśnienie przy temp - 16 bar / 120 °C
- 16 bar / -20 °C
Rodzaj przyłącza - Oval / Rp
Wielkość przyłącza wlotowego_x000D_ - 1 inch
Wielkość przyłącza wylotowego - 1 inch
Ciśnienie znamionowe do podłączenia - PN 16
Rozmiar kołnierza silnika - FT85
Przyłącze rurowe - A
Ciecz


Zakres temperatury cieczy - -20 .. 120 °C

Dane elektryczne


Standard silnika - IEC
Typ silnika - 71A
Nominalna moc silnika - P2 - 0.37 kW
Moc (P2) wymagana przez pompę - 0.37 kW
Częstotliwość podstawowa - 50 Hz
Napięcie nominalne - 3 x 220-240D/380-415Y V
Prąd znamionowy - 1.74/1.00 A
Prąd uruchomienia - 490-530 %
Cos fi -współczynnik mocy - 0.80-0.70
Prędkość nominalna - 2850-2880 obr/min
Klasa efektywności IE - IE3
Sprawność silnika przy pełnym obciążeniu - 73.8-73.8 %
Sprawność silnika przy obciążeniu 3/4 - 79.0-76.5 %
Sprawność silnika przy obciążeniu 1/2 - 75.5-71.5 %
Liczba biegunów - 2
Rodzaj ochrony (IEC 34-5) - 55 Dust/Jetting
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - BRAK
Nr silnika - Brak

Inne


Pozycja skrzynki zaciskowej - 6
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 18.5 kg
Waga brutto - 21.1 kg
Koszt wysyłki - 0.054 m³
duński nr VVS - 385901003
Swedish RSK nr. - 5824823
Fiński numer LVI - 4925382
Norweski NRF nr. - 9040221
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137075
