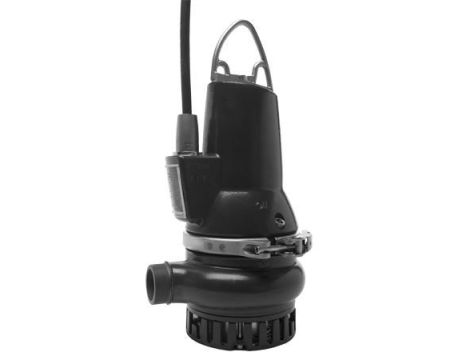

Grundfos - Pompa zatapialna do wody brudnej i ścieków DP10.50.15.A.2.50B, 96104210

Nazwa wyrobu - DP10.50.15.A.2.50B
Nr katalogowy - 96104210
Numer EAN - 5700396853864


Techniczne


Przepływ znamionowy - 6.64 l/s
Maksymalne natężenie przepływu - 13.6 l/s
Wysokość podnoszenia - 13.41 m
Maks. wysokość podnoszenia - 20.1 m
Typ wirnika - SEMI OPEN
Max. Cząstka - 10 mm
Podstawowe uszczelnienie wału - SIC/SIC
Max. sprawność hydrauliczna - 66 %
Zatwierdzenia - LGA
Tolerancja krzywej - ISO9906:2012 3B2

Materiały


Korpus pompy - Żeliwo szare
Obudowa pompy - EN-GJL-250
Wirnik - Cast iron
- EN-GJS-500-7

Instalacja


Zakres temperatury otoczenia - 0 .. 40 °C
Maksymalne ciśnienie pracy - 6 bar
Rodzaj przyłącza - R
Wylot pompy - R 2
Ciśnienie znamionowe do podłączenia - PN 10
Maximum installation depth - 7 m
Ustawienie na sucho/mokro - SUBMERGED
Ciecz


Zakres temperatury cieczy - 0 .. 40 °C
Gęstość - 998.2 kg/m³

Dane elektryczne


Pobór mocy P1 - 2.2 kW
Moc wyjściowa - P2 - 1.5 kW
Częstotliwość podstawowa - 50 Hz
Napięcie znamionowe - 3 x 400-415 V
Tolerancja napięcia - +6/-10 %
Max załączeń na godzinę - 30
Prąd znamionowy - 3.8 A
Prąd znamionowy przy 2/4 obciążenia - 3 A
Prąd znamionowy przy 1/2 obciążenia - 2.4 A
Prąd uruchomienia - 21 A
Prąd znamionowy przy braku obciążenia - 1.9 A
Cos phi - współczynnik mocy - 0.88
Cos phi - wsp.m. przy braku obciążenia - 0.29
Cos phi - wsp.m. przy 3/4 obciążenia - 0.81
Cos phi - wsp.m. przy 1/2 obciążenia - 0.71
Prędkość nominalna - 2720 obr/min
Moment obrotowy zablokowanego wirnika - 11 Nm
Moment krytyczny - 12 Nm
Moment bezwładności - 0.0036 kg m²
Sprawność silnika przy pełnym obciążeniu - 67 %
Sprawność silnika przy 3/4 obciążenia - 68 %
Sprawność silnika przy 1/2 obciążenia - 63 %
Liczba biegunów - 2
Rozruch - bezpośredni
Rodzaj ochrony (IEC 34-5) - IP68
Klasa izolacji (IEC 85) - F
Wykonanie przeciwwybuchowe - nie
Wbudowana ochrona silnika - THERMAL SWITCH
Zabezpieczenie termiczne - wewn.
Typ kabla - H07RN-F
Długość kabla zasilającego - 10 m
Wtyczka zasilająca - CEE

Układy sterowania


Szafa sterująca - z skrzynką zaciskową
Regulator PID - External
Czujnik wilgoci - bez czujnika wilgoci
Czujnik obecności wody w oleju - bez czujnika wilgoci
AUTOADAPT - Nie

Inne


Masa netto - 45.1 kg
Waga brutto - 52.7 kg
duński nr VVS - 391291332
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137021
