Opis produktu

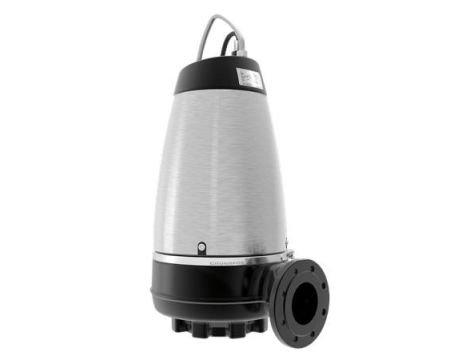

Nazwa wyrobu - SE1.50.80.22.A.Ex.2.50D.B
Nr katalogowy - 96177676
Numer EAN - 5700830442722
Techniczne
Przepływ znamionowy - 13.5 l/s
Maksymalne natężenie przepływu - 20.8 l/s
Wysokość podnoszenia - 9.318 m
Maks. wysokość podnoszenia - 17.2 m
Typ wirnika - S-TUBE
Max. Cząstka - 50 mm
Podstawowe uszczelnienie wału - SIC/SIC
Max. sprawność hydrauliczna - 70 %
Zatwierdzenia - EN12050-2
Tolerancja krzywej - ISO9906:2012 3B2
Cooling jacket (Yes/No) - Y
Materiały
Korpus pompy - Żeliwo szare
Obudowa pompy - EN 1561 EN-GJL-250
Wirnik - Cast iron
- EN 1561 EN-GJL-250
Instalacja
Zakres temperatury otoczenia - 0 .. 40 °C
Maksymalne ciśnienie pracy - 6 bar
Rodzaj przyłącza wylotowego - DIN
Wielkość przyłącza wylotowego - DN 80
Pressure rating for outlet connection - PN 10
Maximum installation depth - 7 m
Ustawienie na sucho/mokro - DRY/SUBMERGED
Auto coupling - 96090993
Ciecz
Zakres temperatury cieczy - 10 .. 40 °C
Gęstość - 998.2 kg/m³
Dane elektryczne
Pobór mocy P1 - 2.8 kW
Moc wyjściowa - P2 - 2.2 kW
Częstotliwość podstawowa - 50 Hz
Napięcie znamionowe - 3 x 380-415 V
Tolerancja napięcia - +6/-10 %
Max załączeń na godzinę - 20
Prąd znamionowy - 5.1-5.0 A
Prąd znamionowy przy 2/4 obciążenia - 3.8 A
Prąd znamionowy przy 1/2 obciążenia - 3 A
Prąd uruchomienia - 37 A
Prąd znamionowy przy braku obciążenia - 2 A
Cos phi - współczynnik mocy - 0.86
Cos phi - wsp.m. przy braku obciążenia - 0.21
Cos phi - wsp.m. przy 3/4 obciążenia - 0.81
Cos phi - wsp.m. przy 1/2 obciążenia - 0.72
Prędkość nominalna - 2895 obr/min
Moment obrotowy zablokowanego wirnika - 18 Nm
Moment krytyczny - 23 Nm
Moment bezwładności - 0.0095 kg m²
Sprawność silnika przy pełnym obciążeniu - 77 %
Sprawność silnika przy 3/4 obciążenia - 76.6 %
Sprawność silnika przy 1/2 obciążenia - 73.5 %
Liczba biegunów - 2
Metoda rozruchu - DOL
Rodzaj ochrony (IEC 34-5) - IP68
Klasa izolacji (IEC 85) - F
Wykonanie przeciwwybuchowe - tak
Wykonanie Ex standard - Ex db eb h mb IIB T4, T3 Gb
Wbudowana ochrona silnika - THERMAL SWITCH
Zabezpieczenie termiczne - wewn.
Typ kabla - LYNIFLEX
Długość kabla zasilającego - 10 m
Wtyczka zasilająca - No plug
Układy sterowania
Szafa sterująca - bez skrzynki zaciskowej
Czujnik wilgoci - z czujnikiem wilgoci
Czujnik obecności wody w oleju - z czujnikiem wilgoci
Czujnik temperatury - Y
Inne
Masa netto - 97.3 kg
Waga brutto - 108 kg
duński nr VVS - 391286474
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137021
