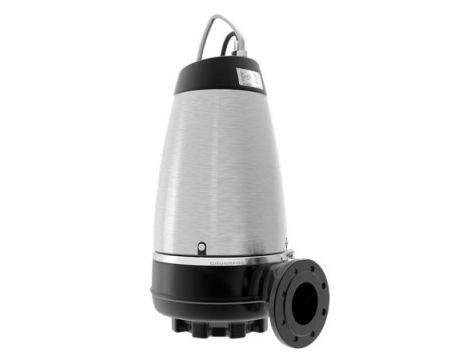

Grundfos - Pompa zatapialna do wody brudnej i ścieków SE1.50.65.30.2.50D.B, 96047517

Nazwa wyrobu - SE1.50.65.30.2.50D.B
Nr katalogowy - 96047517
Numer EAN - 5700395045529


Techniczne


Przepływ znamionowy - 17.7 l/s
Maksymalne natężenie przepływu - 19.4 l/s
Wysokość podnoszenia - 11.7 m
Maks. wysokość podnoszenia - 21.2 m
Typ wirnika - S-TUBE
Max. Cząstka - 50 mm
Podstawowe uszczelnienie wału - SIC/SIC
Max. sprawność hydrauliczna - 72 %
Zatwierdzenia - EN12050-2
Tolerancja krzywej - ISO9906:2012 3B2
Cooling jacket (Yes/No) - Y

Materiały


Korpus pompy - Żeliwo szare
Obudowa pompy - EN 1561 EN-GJL-250
Wirnik - Cast iron
- EN 1561 EN-GJL-250

Instalacja


Zakres temperatury otoczenia - 0 .. 40 °C
Maksymalne ciśnienie pracy - 6 bar
Rodzaj przyłącza wylotowego - DIN
Wielkość przyłącza wylotowego - DN 65
Pressure rating for outlet connection - PN 10
Maximum installation depth - 7 m
Ustawienie na sucho/mokro - DRY/SUBMERGED
Auto coupling - 96090992
Ciecz


Zakres temperatury cieczy - 10 .. 40 °C
Gęstość - 998.2 kg/m³

Dane elektryczne


Pobór mocy P1 - 3.8 kW
Moc wyjściowa - P2 - 3 kW
Częstotliwość podstawowa - 50 Hz
Napięcie znamionowe - 3 x 380-415 V
Tolerancja napięcia - +6/-10 %
Max załączeń na godzinę - 20
Prąd znamionowy - 6.8-6.5 A
Prąd znamionowy przy 2/4 obciążenia - 5 A
Prąd znamionowy przy 1/2 obciążenia - 3.9 A
Prąd uruchomienia - 51 A
Prąd znamionowy przy braku obciążenia - 2.5 A
Cos phi - współczynnik mocy - 0.87
Cos phi - wsp.m. przy braku obciążenia - 0.22
Cos phi - wsp.m. przy 3/4 obciążenia - 0.83
Cos phi - wsp.m. przy 1/2 obciążenia - 0.74
Prędkość nominalna - 2910 obr/min
Moment obrotowy zablokowanego wirnika - 23 Nm
Moment krytyczny - 33 Nm
Moment bezwładności - 0.0121 kg m²
Sprawność silnika przy pełnym obciążeniu - 79.6 %
Sprawność silnika przy 3/4 obciążenia - 78.5 %
Sprawność silnika przy 1/2 obciążenia - 75.1 %
Liczba biegunów - 2
Metoda rozruchu - DOL
Rodzaj ochrony (IEC 34-5) - IP68
Klasa izolacji (IEC 85) - F
Wykonanie przeciwwybuchowe - nie
Wbudowana ochrona silnika - THERMAL SWITCH
Zabezpieczenie termiczne - wewn.
Typ kabla - 07RN8-F
Długość kabla zasilającego - 10 m
Wtyczka zasilająca - No plug

Układy sterowania


Szafa sterująca - bez skrzynki zaciskowej
Czujnik wilgoci - bez czujnika wilgoci
Czujnik obecności wody w oleju - bez czujnika wilgoci
Czujnik temperatury - N

Inne


Masa netto - 105 kg
Waga brutto - 115 kg
duński nr VVS - 391286183
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137021
