MasterShunt 500 CZone Mastervolt

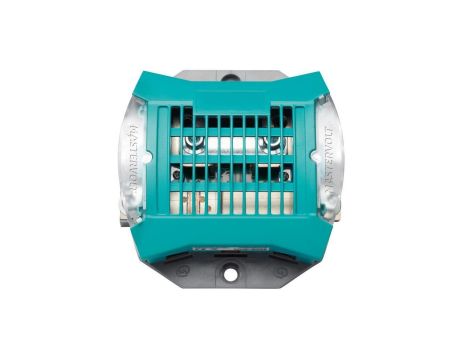

MasterShunt 500 CZone

MasterShunt jest sercem każdego systemu energetycznego MasterBus. Ten zintegrowany monitor akumulatora udostępnia informacje o banku baterii wraz z innymi urządzeniami Mastervolt, takimi jak ładowarki, Combi i wyświetlacze. Bez niespodzianek: umożliwiając pełną automatyzację systemu, MasterShunt poprawia komfort, przedłuża żywotność baterii i wydłuża czas pracy.

Urządzenie MasterShunt 500 udostępnia wszystkie informacje potrzebne do monitorowania banku baterii i sterowania systemem, takie jak napięcie, prąd, stan naładowania i pozostały czas. Wszystkie informacje są udostępniane systemowi za pomocą pojedynczego kabla MasterBus.

Niezwykle dokładny pomiar przepływu prądu w stanie naładowania umożliwia MasterShunt precyzyjne określenie pozostałego czasu. Programowane zdarzenia i zintegrowany zegar czasu rzeczywistego umożliwiają pełną automatyzację systemu. Przykładami są automatyczne uruchamianie generatora, gdy poziom naładowania akumulatora jest niski lub automatyczne generowanie ostrzeżenia o określonej głębokości rozładowania.

Sprawdzona konstrukcja MasterShunt została ulepszona w celu uzyskania jeszcze wyższego poziomu dokładności i kontroli. Nowy tryb serwisowy zapobiega utracie cennych informacji, takich jak stan naładowania, podczas konserwacji systemu. Można ustawić maksymalną głębokość rozładowania (DOD), a pozostały czas zostanie odpowiednio ustawiony. Biorąc pod uwagę parametry charakterystyczne dla baterii, MasterShunt przenosi dokładność odczytu na zupełnie nowy poziom.

Odnowiony system MasterShunt pozwala na swobodę wyboru typu, znamionowej wielkości i lokalizacji bezpiecznika. Monitor akumulatora jest wyposażony w wewnętrzną szynę, do stosowania w sytuacjach, gdy wybrany jest zewnętrzny uchwyt bezpiecznika. W przypadku zainstalowania urządzenia MasterShunt w pobliżu akumulatora, szynę magistrali można zastąpić przez typ ANL lub główny bezpiecznik klasy T, oszczędzając zarówno przestrzeń, jak i koszt.

CECHY:

• Cyfrowa blokada dostarczająca systemowi energetycznemu obszernych informacji i danych historycznych.
• Bardzo dokładne i niezawodne określanie stanu naładowania (SOC).
• Łatwe połączenie ze wszystkimi urządzeniami MasterBus.
• Tryb oszczędzania energii w celu zmniejszenia zużycia na biegu jałowym.
• Tryb serwisowy zapobiega utracie pamięci podczas konserwacji systemu.
• Realistyczne i precyzyjne wskazanie pozostałego czasu.
• Tryb zasilania Smart MasterBus zmniejsza zużycie bezczynne do absolutnego minimum.
• W przypadku wyższych prądów wiele modeli MasterShunt może być zainstalowanych równolegle.
• System MasterConnect ułatwia podłączenie do produktu DC Distribution.
• Proste, łatwe do zainstalowania.
• Swoboda wyboru typu, oceny i lokalizacji bezpiecznika. Nadaje się do bezpieczników typu T i ANL (zamawiane osobno).
• Solidna obudowa z izolacją połączeń DC.

Każde zastosowanie w morskiej, mobilnej, przemysłowej infrastrukturze, w której baterie muszą być monitorowane w celu zwiększenia niezawodności, żywotności baterii, wygody i czasu pracy.

Generalna Specyfikacja

• MasterBus zasilanie: Tak, w tym. Inteligentne zasilanie MasterBus
• Napięcie baterii: 12, 24 lub 48 V DC
• Prąd: 300 A w sposób ciągły, 400 A przez 10 minut, 500 A przez 5 minut. i 600 A przez 2 min.
• Główne zabezpieczenie: szyna dołączona do systemu MasterShunt, bezpiecznik klasy T lub ANL należy zamawiać osobno
• Zużycie w spoczynku: 23 mA (normalna praca), <1 mA (oszczędzanie energii, wyłączenie MasterBus)
• System funkcjonalny: alarmy, timery, automatyczne uruchamianie / zatrzymywanie dla generatora
• System informacji: na przykład pozostały czas, napięcie, prąd, stan naładowania
• Programowalne alarmy: ostrzeganie o niskim napięciu, niskim stanie naładowania, wysokim napięciu
• Wymiary, hxwxd 150 x 150 x 65 mm
• Waga 0,7 kg
• Dostarczone z: MasterShunt, stożki DC i pokrywa łącząca, czujnik temperatury, kabel MasterBus 6 m i terminator MasterBus

Techniczna Specyfikacja

• Typ baterii: Żel, AGM, mokrych, Li-lon
• Stopień ochrony: IP21
