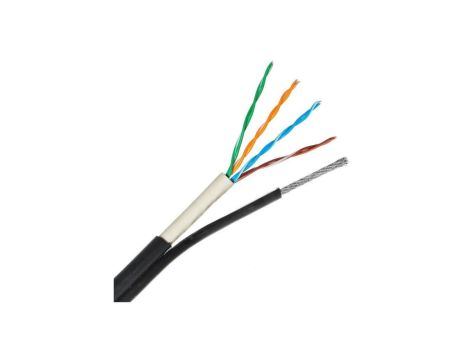

Kabel zewnętrzny żelowany z linką nośną UTPzn kat.5e U/UTP 4x2x0,5 Satec 500m

Wysokiej klasy samonośny teleinformatyczny nieekranowany przewód czteroparowy kategorii 5e z linką nośną, wykonany w konstrukcji ósemkowej, w powłoce zewnętrznej z czarnego polietylenu (PE) odpornego na działanie promieni UV oraz czynników atmosferycznych Dodatkowo zabezpieczony specjalnym żelem chroniącym przed ewentualną penetracją wody.

Przeznaczony do wykonywania instalacji zewnętrznych w sieciach teleinformatycznych prowadzonych na powietrzu.

Dane techniczne:

• Marka: SATEC
• Model: UTP kat.5e LN PE+żel SASS
• Oznaczenie: Ray-300 LN PE+żel 4P Outdoor
• Kategoria: 5e
• Ekranowanie: brak, U/UTP
• Średnica zewnętrzna: 6,7 mm / 10,6 mm
• Typ kabla: zewnętrzny żelowany samonośny
• Waga kabla: 70 kg/km
• Zawartość miedzi: 17,5 kg/km
• Max. siła rozciągania: 100 N

Budowa przewodu:

• Żyły: Drut miedziany Cu, średnica Ø 0.5 mm (AWG 24)
• Liczba i średnica żył: 4 x 2 x Ø 0,5 mm (AWG 24)
• Izolacja: Polietylen Ø 0,88 mm ± 0,01 mm
• Rodzaj i ilość wiązek: Cztery wiązki parowe skręcone z żył izolowanych, całość zabezpieczona otuliną PVC Ø 5.0 mm
• Linka nośna: Stalowa Ø 2.0 mm (6 x 7), przeciwzwita, klasa wytrzymałości 1770 N/mm²
• Powłoka zewnętrzna: PE, w konstrukcji ósemkowej, wewnętrznie zabezpieczona żelem, średnica całkowita Ø 6.7 mm / 10.6 mm (SASS)
• Kolor powłoki: czarny

Właściwości mechaniczne:

• Minimalny promień zginania (podczas instalacji): 8x średnica
• Minimalny promień zginania (zainstalowany): 4x średnica
• Zakres temperatury podczas instalacji: 0°C do +50°C
• Zakres temperatury podczas pracy: -20°C do +60°C

Normy:

• EN 55022:2006
• EN 55024:1998+A1:2001+A2:2003
• PN-EN 50173-1:201
• TIA/EIA 568B.2
• ISO/IEC 11801 2nd ed.:2002

System zabezpieczający SASS – Satec Aqua Stop System

Jednym z wyróżników produktów marki SATEC jest system zabezpieczania kabli zewnętrznych, tzw. SASS, który jest stosowany w aplikacjach wymagajacych wyjątkowo dobrej ochorny przed trudnymi warunkami zewnętrznymi.

Polega on na zastosowaniu dwóch niezależnych powłok zewnętrznych oraz żelu hydrofobowego. Uszkodzenie zewnętrznego płaszcza nie powoduje dyskwalifikacji ułożonego kabla i pozwala dalej przesyłać sygnał, ponieważ chroni go jeszcze druga, dodatkowa powłoka oraz żel.

Może to mieć kardynalne znaczenie w awaryjnych sytuacjach np. w systemach ochrony w przypadkach gdzie kamery CCTV pracujące na zewnątrz budynków i montowane w pewnej odległości od nich muszą nieprzerwanie przekazywać obraz chronionego obiektu. Oczywiście możliwości zastosowania kabli o podwyższonej w ten sposób odporności są szerokie i pozwalają z większą pewnością niż standardowe przewody uchronić sygnał przed nieprzewidzianymi zdarzeniami lub bardzo trudnymi warunkami atmosferycznymi.
