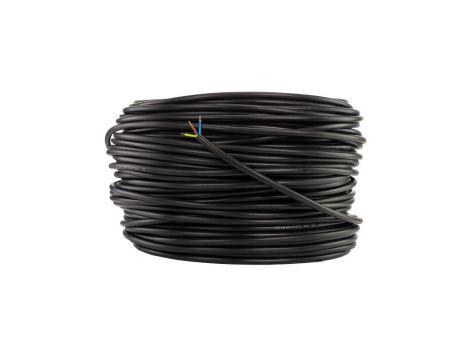

Kabel energetyczny (K) o żyłach miedzianych, w izolacji polwinitowej (Y) i powłoce polwinitowej (Y), na napięcie znamionowe 0,6/1kV.

Kable prądowe YKY przeznaczone są do przesyłania energii elektrycznej, przy układaniu na stałe wewnątrz i na zewnątrz budynków, w kanałach kablowych oraz bezpośrednio w ziemi. Mogą być stosowane do pracy w urządzeniach energetycznych w zakładach przemysłowych oraz domowych sieciach zasilających.

Żyły zostały wykonane w 100% z miedzi, przez co gwarantują niską rezystancję oraz mały spadek mocy. Powłoka zewnętrzna jest odporna na szkodliwe promieniowanie UV.

Przewód sprzedawany jest w gotowych odcinkach po 500m. Kupując 2 sztuki otrzymasz 2 odcinki, każdy po 500m.

Dane techniczne:

• Producent: NKT
• Indeks: 112271060C0500
• Rodzaj przewodu: YKY (elektroenergetyczny)
• Liczba i przekrój żył: 3 x 1,5 mm²
• Napięcie znamionowe: 0,6/1 kV
• Napięcie próby: 4 kV (AC)
• Max. dopuszczalna temp. żyły przewodzącej w zwarciu: +160°C
• Max. dopuszczalna temp. żyły przewodzącej praca normalna: +70°C
• Temperatura pracy: -35°C do +70°C
• Min. dopuszczalna temp. układania kabli: -5°C
• Min. dopuszczalna temp. przechowywania: -35°C
• Średnica żyły: 1,3 mm
• Grubość znamionowa izolacji: 0,8 mm
• Grubość znamionowa powłoki: 1,8 mm
• Obliczeniowa średnica zewnętrzna: 9,9 mm
• Orientacyjna masa: 146 kg/km
• Min. dopuszczalny promień gięcia: 119 mm
• Max. dopuszczalna siła ciągnięcia: 225 N
• Norma: IEC 60502-1
• Odporność na rozprzestrzenianie płomienia: PN-EN 60332-1-2
• Reakcja na ogień (CPR): Eca
• Odporność na promieniowanie UV: tak
• Certyfikat: BBJ
• RoHS: tak
• REACH: tak
• Deklaracja zgodności UE: tak

Budowa przewodu:

• Żyły: miedziane, okrągłe, jednodrutowe (RE)
• Kolorystyka żył: zgodnie z HD 308 S2 (zielono-żółty, brązowy, niebieski)
• Izolacja: polwinit PVC
• Powłoka: polwinit PVC
• Separator: obwój z taśmy (BD) lub warstwa wytłaczana (FM)
• Kolor powłoki: czarny

Zastosowanie

Przewody zasilające YKY służą przede wszystkim do przesyłania energii elektrycznej (głównie w liniach zasilających układanych bezpośrednio w ziemi), wykonywania połączeń generatorów z transformatorami oraz przyłączania odbiorników elektrycznych dużej mocy.

Mogą być stosowane w warunkach zewnętrznych, pomieszczeniach wewnętrznych (suchych i wilgotnych), elektrowniach i przemyśle.

Powłoka i izolacja z polwinitu pozwalają układać kable elektryczne YKY bezpośrednio w ziemi, na wolnym powietrzu, w obudowach betonowych, kanałach kablowych, rozdzielniach oraz sieciach miejscowych (jeżeli nie występuje zagrożenie uszkodzenia mechanicznego).

Kable prądowe YKY jako zewnętrzne przewody do zasilania budynków i odbiorników elektrycznych

Przewody YKY pełnią niezwykle istotną rolę w całej instalacji, ponieważ są wykorzystywane do bezpośredniego przyłączenia budynku do sieci energetycznej, najczęściej jako główny kabel zasilający. Układamy je pomiędzy złączem energetycznym wykonanym przez Zakład Energetyczny (zwykle znajdującym się w granicy nieruchomości), a rozdzielnicą główną umieszczoną w budynku. W zależności od mocy przyłączeniowej budynku najczęściej wykorzystywane są przewody 5x10mm² oraz 5x16mm².

Ponadto YKY mogą być wykorzystywane do zaopatrzenia w energię różnych odbiorników znajdujących się na zewnątrz obiektu. Najczęściej są to urządzenia automatyki domowej (np. siłowniki bramy wjazdowej), oświetlenie ogrodowe, zasilanie domku gospodarczego i garażu, czy oświetlenie prywatnej ulicy. W tym przypadku najpopularniejsze są przekroje 3x1,5mm² oraz 3x2,5mm².
