Opis produktu

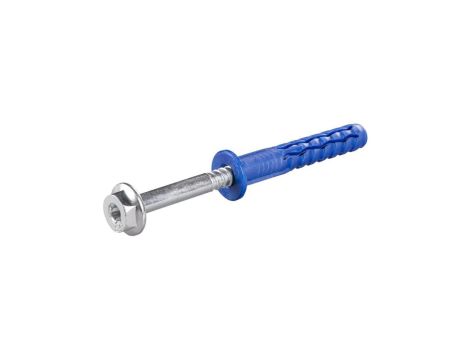

Kołki rozporowe ramowe R-FF1 10x60mm z wkrętem z łbem sześciokątnym i gniazdem TORX do betonu, cegły ceramicznej i silikatowej
- Rozmiar kołka: 10 x 60 mm
- Rodzaj: ramowe
- Ilość w opakowaniu: 50 szt
Kołki rozporowe ramowe R-FF1 to wszechstronne i wytrzymałe mocowania przeznaczone do instalacji w betonie, cegle i gazobetonie, wyróżniające się krótką strefą kotwienia i szybkim montażem.
Wykonane z wysokiej jakości poliamidu, zapewniają doskonałe parametry w każdej kategorii podłoża według ETAG 020 oraz stabilne zakotwienie dzięki wieloosiowemu rozpieraniu.
Idealnie sprawdzają się przy montażu fasad, ram okiennych i drzwiowych, oferując niezawodność nawet w twardych materiałach jak stal.
Cechy i korzyści:
- Najkrótsza głębokość kotwienia – 40/50 mm
- Szybki montaż dzięki krótkiej strefie kotwienia i możliwości użycia pobijaka w gazobetonie
- Specjalna formuła poliamidu umożliwia uzyskanie najwyższych parametrów we wszystkich kategoriach podłoży według ETAG 020 (A, B, C, D)
- Wewnętrzna geometria koszulki zaprojektowana tak, aby dopasować się do łba wkręta
- Konstrukcja kołka zapewnia wieloosiowy rozpór
- Kołek ramowy z kołnierzem przeznaczony do mocowania twardych materiałów, jak stal
Materiał podłoża:
- Beton spękany ≥ C12/15 (Kategoria użytkowa A)
- Cegła ceramiczna pełna (Kat. użytkowa B)
- Cegła silikatowa pełna (Kat. użytkowa B)
- Cegła silikatowa otworowa (Kat. użytkowa C)
- Cegła ceramiczna otworowa (Kategoria użytkowa C)
- Bloczki otworowe z betonu lekkiego (Kat. użytkowa D)
- Beton komórkowy (Kategoria użytkowa D)
- Beton ≥ C12/15 (Kategoria użytkowa A)
Przykłady aplikacji:
- Fasady wentylowane
- Ramy drzwi i okien
- Drzwi garażowe
- Bramy
- Bramy przemysłowe
- Fasady (montaż elementów konstrukcyjnych wykonanych z metalu lub drewna)
- Szafki ścienne
- Anteny satelitarne
- Półki ścienne
- Poręcze
- Koryta kablowe
Sposób montażu:
- Wywiercić otwór o odpowiedniej średnicy i głebokości (rysunek 1 - materiał podłoża A,B,C,D) lub użyć pobijaka w gazobetonie (rysunek 2 - materiał podłoża D)
- Włożyć koszulkę do otworu przez element mocowany i dobić ją młotkiem na odpowiednią głębokość.
- Dokręcić wkręt R-FFS
Dane techniczne:
- Rozmiar: Ø10
- Średnica kołka (d): 10 mm
- Długość kołka (l): 60 mm
- Średnica wkręta (dₛ): 7 mm
- Długość wkręta (Lₛ): 69 mm
- Średnica otworu (dₕ): 10 mm
- Końcówka montazowa: T40
Dane instalacyjne:
- Średnica otworu w podłożu [d0]: 10mm
- Min. głębokość otworu w podłożu [h0]: 60mm
- Minimalna głębokość osadzenia łącznika [hnom]: 50mm
- Min. grubość podłoża [hmin]: 100mm
- Min. rozstaw [smin]: 80mm
- Min. odległość od krawędzi [cmin]: 70mm
- Wielkość łba: 13mm
- Gniazdo montażowe: T40
- Efektywna głębokość zakotwienia: 50mm
