Opis produktu

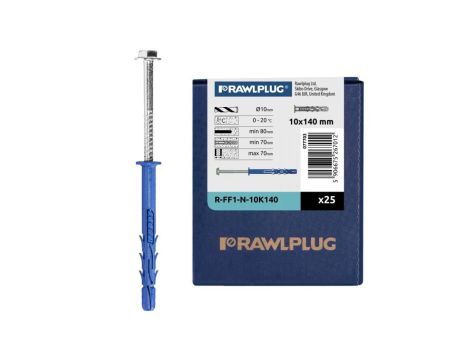

Kołki rozporowe ramowe R-FF1 10x140mm z wkrętem z łbem sześciokątnym i gniazdem TORX do betonu, cegły ceramicznej i silikatowej
- Rozmiar kołka: 10 x 140 mm
- Rodzaj: ramowe
- Ilość w opakowaniu: 25 szt
Kołki rozporowe ramowe R-FF1 to uniwersalne rozwiązanie do mocowania w betonie, cegle i innych twardych podłożach, zapewniające solidne zakotwienie dzięki wieloosiowemu rozpieraniu i precyzyjnemu dopasowaniu koszulki do łba wkręta.
Wykonane z wysokiej jakości poliamidu, osiągają doskonałe parametry wytrzymałościowe we wszystkich kategoriach podłoży według ETAG 020.
Dzięki łatwemu montażowi i dużej nośności, idealnie sprawdzają się przy instalacji ram okiennych, bram, fasad czy szafek ściennych.
Cechy i korzyści:
- Kołek ramowy z kołnierzem przeznaczony do mocowania twardych materiałów, jak stal
- Specjalna formuła poliamidu umożliwia uzyskanie najwyższych parametrów we wszystkich kategoriach podłoży według ETAG 020(A, B, C, D)
- Wewnętrzna geometria koszulki zaprojektowana tak, aby dopasować się do łba wkręta
- Konstrukcja kołka zapewnia wieloosiowy rozpór
Materiał podłoża:
- Cegła ceramiczna pełna (Kat.użytkowa B)
- Cegła silikatowa pełna (Kat.użytkowa B)
- Cegła silikatowa otworowa (Kat. użytkowa C)
- Cegła ceramiczna otworowa (Kategoria użytkowa C)
- Bloczki otworowe z betonu lekkiego (Kat. użytkowa D)
- Beton komórkowy (Kategoria użytkowa D)
- Beton ≥ C12/15 (Kategoria użytkowa A)
- Beton spękany ≥ C12/15 (Kategoria użytkowa A)
Przykłady aplikacji:
- Ramy drzwi i okien
- Drzwi garażowe
- Bramy
- Bramy przemysłowe
- Fasady (montaż elementów konstrukcyjnych wykonanych z metalu lub drewna)
- Szafki ścienne
- Anteny satelitarne
- Półki ścienne
- Poręcze
- Koryta kablowe
Sposób montażu:
- Wywiercić otwór o odpowiedniej średnicy i głebokości.
- Włóżyć koszulkę do otworu przez element mocowany i dobić ją młotkiem na odpowiednią głębokość.
- Dokręcić wkręt FF1
Dane techniczne:
- Rozmiar: Ø10
- Średnica kołka (d): 9,8 mm
- Długość kołka (l): 140 mm
- Średnica wkręta (dₛ): 7 mm
- Długość wkręta (Lₛ): 149 mm
- Maks. grubość elementu mocowanego: dla t_fix 50: 90 mm; dla t_fix 70: 70 mm
- Średnica otworu (dₕ): 10 mm
Dane instalacyjne:
- Średnica otworu w podłożu [d0]: 10mm
- Min. głębokość otworu w podłożu [h0]: 60mm
- Minimalna głębokość osadzenia łącznika [hnom]: 50mm
- Min. grubość podłoża [hmin]: 100mm
- Min. rozstaw [smin]: 90mm
- Min. odległość od krawędzi [cmin]: 80mm
- Max. moment dokręcający (T_inst): 16 Nm
- Rozmiar klucza (Sw): 13 mm
- Gniazdo montażowe: T40
- Średnica (d): 10 mm
- Efektywna głębokość zakotwienia (h_ef): 50 mm
