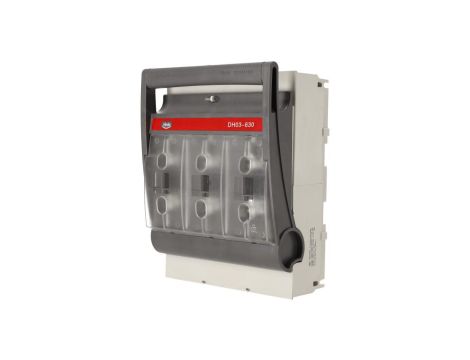

Rozłącznik bezpiecznikowy klatkowy DH03-630/30 630A 3 polowy IP30 HEDO DH03-630

ROZŁĄCZNIK BEZPIECZNIKOWY KLATKOWY 630 A 3-polowy IP30

HEDO 86673

Rozłącznik bezpiecznikowy klatkowy od HEDO to urządzenie przeznaczone do zabezpieczania instalacji elektrycznych w systemach trójfazowych.

Dzięki modułowej konstrukcji oraz obsłudze wkładek bezpiecznikowych NH pozwala na wszechstronne zastosowanie w różnych środowiskach, zarówno tych przemysłowych, jak i komercyjnych.

Urządzenie charakteryzuje się prostym montażem na płycie oraz możliwością plombowania, co zwiększa poziom bezpieczeństwa. Otwory pomiarowe umożliwiają wygodną kontrolę stanu bezpieczników bez potrzeby demontażu.

Najważniejsze zalety

• Rozłącznik posiada certyfikaty CE i TUV
• Dostosowane do montażu na płycie
• Możliwość plombowania
• Rozłącznik pozwala na sprawdzanie stanu bezpiecznika dzięki otworom pomiarowym

Dane techniczne

• Producent: HEDO
• Kod producenta: 86673
• Sposób przestawiania: ręczne
• Zdolność izolowania: izolacyjny
• Stopień ochrony: IP30
• Liczba biegunów: 3
• Rodzaj prądu: AC
• Liczba faz: 3
• Częstotliwość znamionowa: 50/60 Hz
• Liczba położeń styków głównych: 2
• Napięcie znamionowe łączeniowe Ue: do 690 V
• Napięcie znamionowe izolacji Ui: 1000 V
• Napięcie znamionowe udarowe wytrzymywane Uimp: 12 kV
• Prąd cieplny umowny łącznika w powietrzu Ith: 630 A
• Prąd znamionowy łączeniowy le: AC-21B/690 V/ 125 A, AC-22B/500 V/ 630 A
• Kategoria użytkowania: AC-21B, AC-22B
• Prąd znamionowy zwarciowy umowny: 50 kA / 690 V, 120 kA / 500 V
• Rodzaj zabezpieczenia zwarciowego: wkładki bezpiecznikowe NH3 do 630 A
