OBUDOWY ECOLOGY

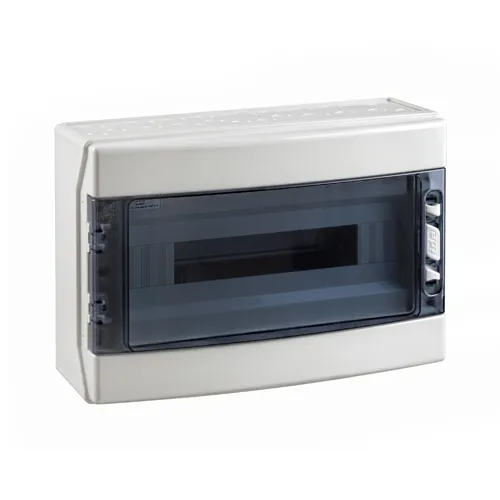

IP65 ABS Rozdzielnica modułowa 1x18 ECOLOGY (1500V DC) PE+N
CDN18PT/RR
GŁÓWNE CECHY PRODUKTU
IP65
II klasa
22
Innowacyjna konstrukcja
1500V
SKRZYNKI ROZDZIELCZE
ECOLOGY ABS (CDN) - ECOLOGY PC (CDP)
Specyfikacja techniczna
- Stopień ochrony: IP65.
- Odporność uderzeniowa: IK08.
- Odporność na kabel żarowy:
- ABS: 650 ºC.
- POLIWĘGLAN: 750 ºC.
- Zakres temperatur pracy: -25 °C / +60 °C.
- Maksymalna temperatura dla materiału: 80 °C.
- Maksymalne napięcie pracy: 1000 V AC/1500 V DC.
- Podwójna izolacja: Class II.
Certifikaty
Zgodny z dyrektywą niskonapięciową 2014/35/UE.
Standardy: UNE-EN 62208 and UNE-EN 61439-1.
IDEALNE ROZWIĄZANIE DLA ŚRODOWISK PRZEMYSŁOWYCH ORAZ SEKTORA ENERGETYKI ODNAWIALNEJ.
Przeznaczone do zastosowań przemysłowych jak i zewnętrznych. Obudowy zapewniają wysoki poziom ochrony i bezpieczeństwa. Przeznaczone dla fotowoltaiki, magazynów energii, przemysłu chemicznego, morskiego, basenów, magazynów, garaży itp.
Specyfikacja materiałowa
Wersja Ecology ABS
- Materiały plastikowe bezhalogenowe, z ochroną UV.
- Podstawa i rama: ABS RAL 7035 szary.
- Okno przezroczyste: Okno przyciemniane PC.
Wersja Ecology PC
- Tworzywo sztuczne bezhalogenowe, z ochroną UV.
- Podstawa i rama: PC, kolor szary RAL 7035.
- Szyba przezroczysta: PC, przyciemniana.
-Zalecane do użytku zewnętrznego.
Nowoczesny desing oraz przestrzeń, ułatwiająca prace instalacyjną, dzięki dużej ilości miejsca.
TECHNOLOGIA
Sztywna ramka wraz z uszczelką gwarantuję wysoką ochronę IP. Całość zamykana jest na śruby 1/4 obrotu z możliwością plombowania w czterech punktach.
Konstrukcja pozwala na podwójną wysokość szyny DIN, osłabienia metryczne pod kable oraz uchwyty na listwy N/PE i szynę. Boki wyposażono w znaczniki ułatwiające łączenie obudów, a konstrukcja korpusu wyższą sztywność.
W modelach 1-rzędowych szyna jest wsuwana i mocowana jedną śrubą, a od 2 rzędów stosowana jest wyjmowana konstrukcja. Szyny są dostarczane już zamontowane na dnie obudowy za pomocą specjalnych wkrętów do plastiku.
Montaż odbywa się bezpośrednio przez otwory w dnie obudowy zabezpieczane hermetycznymi zaślepkami. Alternatywnie można wykorzystać otwory mocujące ramkę z korpusem.
Przyciemniane, odporne na UV drzwiczki posiadają uszczelkę IP oraz możliwość odwrócenia otwierania do 180° (z wyjątkiem CDN4G). Standardowy zamek wciskany można łatwo wymienić na wersję na klucz lub z wkładką trójkątną.
Rysunki 2D/3D do pobrania oraz pełna dokumentacja techniczna dostępna dla każdego projektu.
SYSTEM ECO STAR
Materiały z tworzyw sztucznych bezhalogenowe odpornych na promieniowanie UV
SYSTEM EKO-STAR JAKO PROFESJONALNE SYSTEMOWE ROZWIĄZANIE DLA INSTALACJI PRZEMYSŁOWYCH
Możliwość łączenia rozdzielnic ECOLOGY oraz obudów STAR do gniazd siłowych przy zachowaniu IP65. To wszechstronne, profesjonalne rozwiązanie, dające nieskończone możliwości projektowe przy zachowaniu pełnej certyfikacji.
