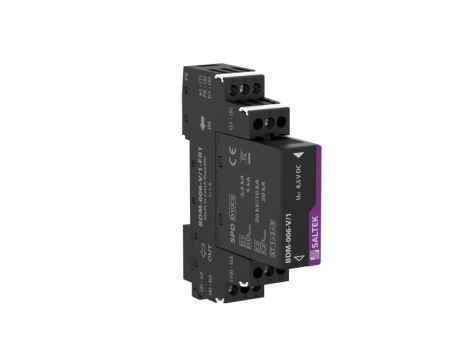

BDM-006-V/1-FR1 Ogranicznik przepięć do ochrony interfejsów komunikacyjnych

Dostępność:
Dostępny
Producent:
SALTEK
EAN:
8595090557098
Kod producenta:
S A05709
Dostępna ilość: 4 szt.
Zastosowanie: część urządzenia piorunochronnego, ogranicznik przepięć, D1,C2, do...
Dodaj do ulubionych Powiadom znajomego
Opis produktu

<span style="font-size:14px;"><span style="font-family:Arial,Helvetica,sans-serif;">Zastosowanie: cz&#281;&#347;&#263; urz&#261;dzenia piorunochronnego, ogranicznik przepi&#281;&#263;, D1,C2, do ochrony interfejsów komunikacyjnych AKPiA, zabezpiecze&#324; elektronicznych, systemów wykrywania po&#380;aru itp. (g&#322;ównie dla interfejsów RS-485) przed wp&#322;ywem przepi&#281;&#263;</span></span><ul><li><b>Typ SPD:</b>&nbsp;D1, C2</li><li><b>Umiejscowienie SPD:</b>&nbsp;ST 1+2+3</li><li><b>Sposób monta&#380;u:</b>&nbsp;Szyna DIN 35 mm</li><li><b>Napi&#281;cie znamionowe UN:</b>&nbsp;6 V DC</li><li><b>Maksymalne napi&#281;cie pracy Uc:</b>&nbsp;6 V AC / 8,5 V DC</li><li><b>Znamionowe nat&#281;&#380;enie pr&#261;du IL:</b>&nbsp;1 A</li><li><b>Cz&#281;stotliwo&#347;&#263; progowa rdze&#324;-rdze&#324; f:</b>&nbsp;0,8 MHz</li><li><b>Opór szeregowy (na rdze&#324;) R:</b>&nbsp;0,8 &#8486;</li><li><b>D1 pr&#261;d udarowy (10/350 µs) na rdze&#324; IIMP:</b>&nbsp;2,5 kA</li><li><b>D1 ca&#322;kowity pr&#261;d udarowy (10/350 µs), rdzenie-PE ITOTAL:</b>&nbsp;5 kA</li><li><b>C2 znamionowy pr&#261;d wy&#322;adowczy (8/20 µs) GND-PE IN:</b>&nbsp;10 kA</li><li><b>C2 znamionowy pr&#261;d wy&#322;adowczy (8/20 µs) na rdze&#324; IN:</b>&nbsp;10 kA</li><li><b>C2 ca&#322;kowity pr&#261;d wy&#322;adowczy (8/20 µs) rdzenie-PE ITOTAL:</b>&nbsp;20 kA</li><li><b>C3 znamionowy pr&#261;d wy&#322;adowczy (10/1000 µs) rdze&#324;-PE ISM:</b>&nbsp;10 A</li><li><b>C3 znamionowy pr&#261;d wy&#322;adowczy (10/1000 µs) rdze&#324;-rdze&#324; ISM:</b>&nbsp;10 A</li><li><b>C3 poziom ochrony napi&#281;cia GND-PE przy 1kV/µs UP:</b>&nbsp;550 V</li><li><b>C3 poziom ochrony napi&#281;cia rdze&#324;-GND przy 1kV/µs UP:</b>&nbsp;12 V</li><li><b>C3 poziom ochrony napi&#281;cia rdze&#324;-rdze&#324; przy 1kV/µs UP:</b>&nbsp;12 V</li><li><b>Czas reakcji rdze&#324;-rdze&#324; ta:</b>&nbsp;1 ns</li><li><b>Czas reakcji rdze&#324;-GND ta:</b>&nbsp;1 ns</li><li><b>Czas reakcji GND-PE ta:</b>&nbsp;100 ns</li><li><b>Po&#322;&#261;czenie (input - output):&nbsp;</b>zaciski</li><li><b>Przekrój pod&#322;&#261;czonych przewodów drut (min):</b>&nbsp;0,14 mm2</li><li><b>Przekrój pod&#322;&#261;czonych przewodów drut (maks.):&nbsp;</b>4 mm2</li><li><b>Przekrój pod&#322;&#261;czonych przewodów linkowych (min):&nbsp;</b>0,14 mm2</li><li><b>Przekrój pod&#322;&#261;czonych przewodów linkowych (maks.):&nbsp;</b>2,5 mm2</li><li><b>Stopie&#324; ochrony:&nbsp;</b>IP 20</li><li><b>Zakres temperatur otoczenia (min./maks.):&nbsp;</b>-40 / 70 OC</li><li><b>Zgodnie ze standardem:&nbsp;</b>EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012</li><li><b>Klasa ETIM:&nbsp;</b>EC001466</li><li><b>Symbol modu&#322;u wtyczki:&nbsp;</b>BDM-006-V/1-0</li><li><b>Numer taryfy celnej:&nbsp;</b>85363010</li><li><b>EAN:</b>&nbsp;8595090557098</li></ul>
