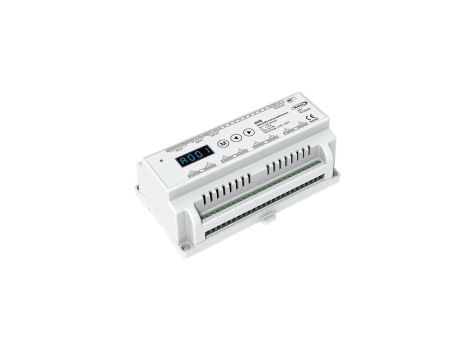

Sterownik DALI służący do uzyskania kontroli nad instalacją bazującą na napięciu 230V (np. lampy LED 230V). Sterownik DH8 pozwala na dostęp do ośmiu wyjść, do których możemy podłączyć maksymalne obciążenie rzędu 16A, wykorzystując przy tym wejście dla systemu sterowania DALI bądź DMX. Podłączone oświetlenie może być dowolnie załączane bądź wyłączane za pomocą sygnału DALI oraz DMX512. Sterownik DALI DH8 wyróżnia się przekaźnikami o wysokiej charakterystyce prądowej, co skutecznie zwiększa bezpieczeństwo i trwałość sterownika LED. Każde z wyjść posiada bezprądowy styk nazywany potocznie suchym stykiem. Podstawową formą komunikacji konwertera DALI/DMX DH8 jest przewodowe podłączenie do magistrali bazującej na sieci DALI.
Zastosowanie do instalacji:
- 230V - załączenie oraz wyłączenie obwodu elektrycznego 230V
- DALI - opartych o system sterowania DALI
- DMX - opartych o system sterowania DMX512
Cechy sterownika DH8:
- Podłączenie przewodowe wykorzystujące sygnał DALI bądź DMX
- Możliwość wyzwolenia wyjść poprzez przyciski na obudowie
- Funkcja przełączania przez zero
- Zasilany bezpośrednio z sieci 230VAC
- Cztery wyjścia przekaźnikowe z suchym stykiem do wykorzystania
- Maksymalna obciążalność wyjścia 3680W
- Przekaźniki o wysokiej charakterystyce prądowej
- Do komunikacji DALI wykorzystuje standard IEC 62386-101, 102, 208
- Protokół DMX wspierany przez funkcje RDM
- Obudowa przeznaczona do montażu na szynę DIN
Typ urządzenia | kontroler DMX/DALI |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | DALI/DMX512 |
Sposób sterowania oświetleniem | przewodowo (DALI/DMX) |
Ilość obsługiwanych stref/kanałów | 8 kanałów |
Typ wyjść sterownika/ów | przekaźnikowe |
Napięcie znamionowe | wej/wyj - 100-240V AC |
Maksymalny prąd wyjściowy | 16A |
Typ komunikacji | dwukierunkowa |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Współpraca z systemami zewnętrznymi | intrerfejs DALI Bus Standard: IEC 62386-101, 102, 208 |
Temperatura pracy | od -20 do + 50°C |
Klasa szczelności | IP20 |
Montaż | szyna DIN (th35) |
Dodatkowa funkcjonalność/cecha | dynamiczny wyświetlacz OLED |
Wymiary | 160 x 88 x 60mm |
Deklaracje i normy bezpieczeństwa | CE, EN IEC |
Gwarancja producenta | 60 miesięcy |
Kod producenta | DH8 |
Kod EAN | 5904063169511 |
