Opis produktu

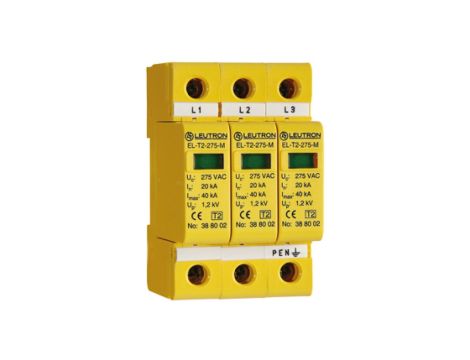

Ogranicznik przepięć Typ T2 20kA TNC EL-T2/3+0-275 388 137
Ogranicznik przepięć typu 2 (klasa II) EL-T2/3+0-275 przeznaczony do ochrony trójfazowych instalacji w układzie TN‑C (TNC). Stosowany w rozdzielnicach do ograniczania przepięć przemysłowych i atmosferycznych, zabezpieczając urządzenia elektroenergetyczne i elektroniczne.
Cechy techniczne
- Znamionowe napięcie AC: 230 V~; maksymalne napięcie trwałej pracy (Uc): 275 V AC
- Nominalny prąd wyładowczy (In): 20 kA; maksymalny prąd wyładowczy: 40 kA
- Poziom ochrony (napięcie resztkowe): do 1,2 kV przy In; 0,9 kV przy 5 kA
- Typ urządzenia: Typ 2 (klasa II) przeznaczony do sieci trójfazowych TN‑C (TNC)
- Temperatura pracy: -40 °C do +80 °C
- Obudowa: tworzywo termoplastyczne, kolor żółty; stopień ochrony IP20
- Szerokość montażowa: 3 TE
- Przyłącza przewodów elastycznych (wielodrutowych): 1,5–25 mm²
- Przyłącza przewodów sztywnych (jednodrutowych/wielodrutowych): 1,5–35 mm²
- Sygnalizacja zadziałania: optyczna (wskazanie stanu elementu ochronnego na urządzeniu)
Zastosowanie produktu
- Ochrona głównych i pomocniczych rozdzielnic w instalacjach trójfazowych TN‑C (TNC)
- Zabezpieczenie urządzeń przemysłowych i elektronicznych przed przepięciami impulsowymi i atmosferycznymi
- Instalacje komercyjne, obiekty użyteczności publicznej oraz rozdzielnice maszyn i linii produkcyjnych
- Integracja w systemach z przewodami o przekrojach mieszczących się w podanych zakresach przyłączeniowych
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie przekroje przewodów można podłączyć do modelu EL-T2/3+0-275?
Model obsługuje przewody elastyczne (wielodrutowe) w zakresie 1,5–25 mm² oraz przewody sztywne (jednodrutowe i wielodrutowe) w zakresie 1,5–35 mm². - Co oznaczają wartości poziomu ochrony 1,2 kV przy In i 0,9 kV przy 5 kA?
Są to maksymalne wartości napięcia resztkowego (clamping voltage) przekazywanego za ogranicznikiem przy zadanym prądzie testowym: do 1,2 kV przy nominalnym prądzie wyładowczym (In = 20 kA) oraz 0,9 kV przy impulsie 5 kA.
