Opis produktu

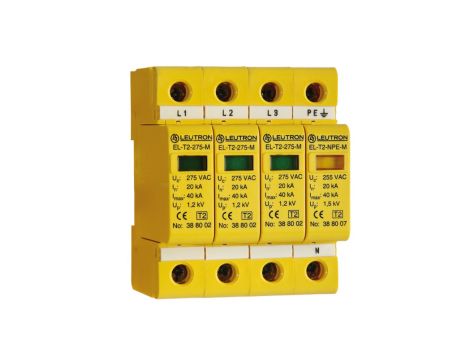

Ogranicznik przepięć Typ T2 20kA TNS EL-T2/3+1-275 388 123
Modułowy ogranicznik przepięć klasy Typ 2 (klasa II) przeznaczony do ochrony instalacji trójfazowych w systemach TN‑S i TT. Urządzenie montowane na szynie 35 mm stosuje się w rozdzielnicach do ograniczania przepięć pochodzących od wyładowań atmosferycznych i zaburzeń sieciowych.
Cechy techniczne
- Znamionowe napięcie AC: 230 V~; maksymalne napięcie trwałej pracy AC: 275 V
- Prąd udarowy (Iimp) zgodnie z oznaczeniem produktu: 20 kA
- Poziom ochrony (Uc): 1,2 kV
- Układ sieci: TN‑S (produkt przeznaczony także do zastosowań w sieciach TT zgodnie z dokumentacją producenta)
- Rozmiar modułowy: 4 moduły; montaż na szynie 35 mm
- Przekroje przewodów przyłączanych: elastyczny (wielodrutowy) 1,5–25 mm2; przewód sztywny 1,5–35 mm2
- Sygnalizacja zadziałania: optyczna
- Zakres temperatur pracy: -40 do +80 °C
- Stopień ochrony obudowy: IP20
- Producent: Leutron GmbH (Niemcy); dystrybutor: RST Sp. z o.o., Białystok
- Badania i wytrzymałość: testy zgodne z IEC 61643-11 i EN 61643-11; odporność na wibracje i udary mechaniczne zgodna z normami DIN/IEC
Zastosowanie produktu
Ogranicznik EL-T2/3+1-275 stosuje się w rozdzielnicach głównych i podrozdzielnicach instalacji trójfazowych TN‑S oraz w instalacjach TT, gdzie wymagana jest ochrona przed przepięciami klasy Typ 2. Przeznaczony do montażu modułowego na szynie 35 mm; stosowany tam, gdzie konieczne jest zapewnienie optycznej sygnalizacji zadziałania i połączeń przewodów w podanych przekrojach.
