Ogranicznik przepięć Leutron Typ T2 20kA EL-T2/1+0-275 388 193

Ogranicznik przepięć Leutron Typ T2 20kA EL-T2/1+0-275 388 193

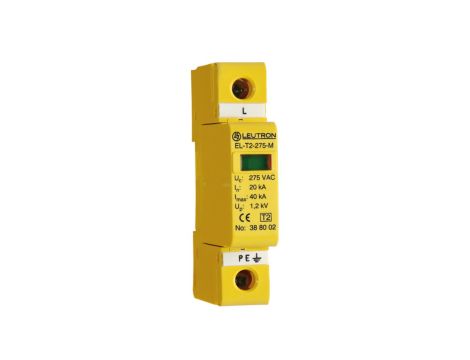

Ogranicznik przepięć Leutron EL-T2/1+0-275 to jednomodowy ogranicznik klasy Typ 2 przeznaczony do ochrony obwodów zasilania jednofazowego AC 230 V (L i N/PEN). Urządzenie montuje się na standardowej szynie 35 mm i ogranicza impulsy przepięciowe do poziomu określonego charakterystyką urządzenia.

Cechy techniczne

• Typ: Typ 2 (klasa II)
• Znamionowe napięcie AC: 230 V
• Maksymalne napięcie trwałej pracy AC (UC): 275 V
• Maksymalny prąd wyładowczy (Imax): 20 kA
• Poziom ochrony (UP): 1,2 kV
• Sygnalizacja zadziałania: optyczna
• Montaż: szyna 35 mm (DIN)
• Rozmiar: 1 moduł
• Przekrój przewodu przyłączanego (elastyczny, wielodrutowy): 1,5–25 mm²
• Przekrój przewodu sztywnego (jednodrutowy/wielodrutowy): 1,5–35 mm²
• Zakres pracy temperatur: -40 do +80 °C
• Stopień ochrony: IP20
• Odporność mechaniczna: odporność na wibracje i udary mechaniczne
• Producent: Leutron GmbH (Niemcy); dystrybutor: RST Sp. z o.o., Białystok, Polska; katalogowy nr: EL-T2/1+0-275, nr 38 81 93

Zastosowanie produktu

• Ochrona pojedynczych obwodów jednofazowych 230 V przed impulsywnymi przepięciami atmosferycznymi i przepięciami sieciowymi
• Montaż w rozdzielnicach na szynie 35 mm jako element ochrony Typ 2 (druga linia ochrony)
• Stosowanie w instalacjach z przewodem N/PEN (seria EL FM L N/PEN) w celu ochrony odbiorników i rozdzielnic
• Zastosowanie tam, gdzie wymagane jest ograniczenie przepięć do poziomu zgodnego z parametrami UP = 1,2 kV przy prądzie wyładowczym do 20 kA
