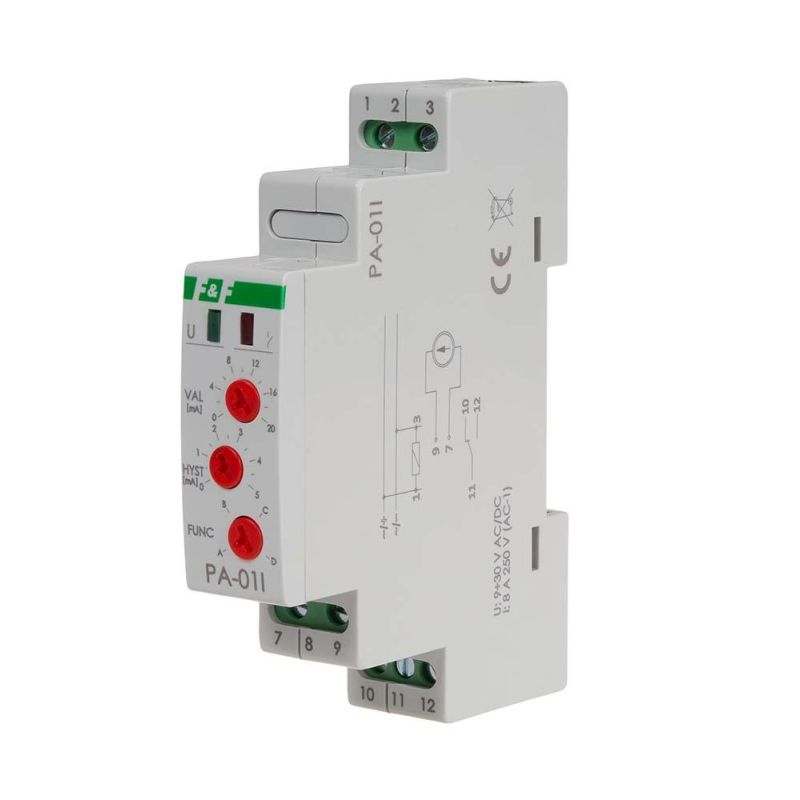

Przekaźnik analogowy MAX-PA-01I

Przekaźnik analogowy PA-01I

Opis produktu

Przekaźnik analogowy z wejściem prądowym.

Przekaźnik PA-01I przekształca sygnał analogowy 0÷20 mA/4÷20 mA na sygnał sterujący wyjściem przekaźnikowym. Umożliwia zastosowanie czujników z wyjściem analogowym w układach automatyki.

Działanie przekaźnika analogowego z wejściem prądowym

Przekaźnik analogowy z wejściem prądowym PA-01I dokonuje ciągłego pomiaru sygnału prądowego podłączonego do zacisków wejściowych (7-9) i na podstawie zmierzonej wartości oraz wybranego trybu pracy decyduje o załączeniu przekaźnika wykonawczego. Wejście pomiarowe jest odseparowane galwanicznie od zasilania urządzenia oraz styków wykonawczych dzięki czemu możliwe jest wpięcie PA-01I również w szereg z innymi odbiornikami 4÷20 mA. PA-01I pracować może w czterech różnych trybach wybieranych pokrętłem FUNC.

Uwaga
Zatwierdzenie nowego trybu pracy wymaga wyłączenia i ponownego włączenia zasilania.
