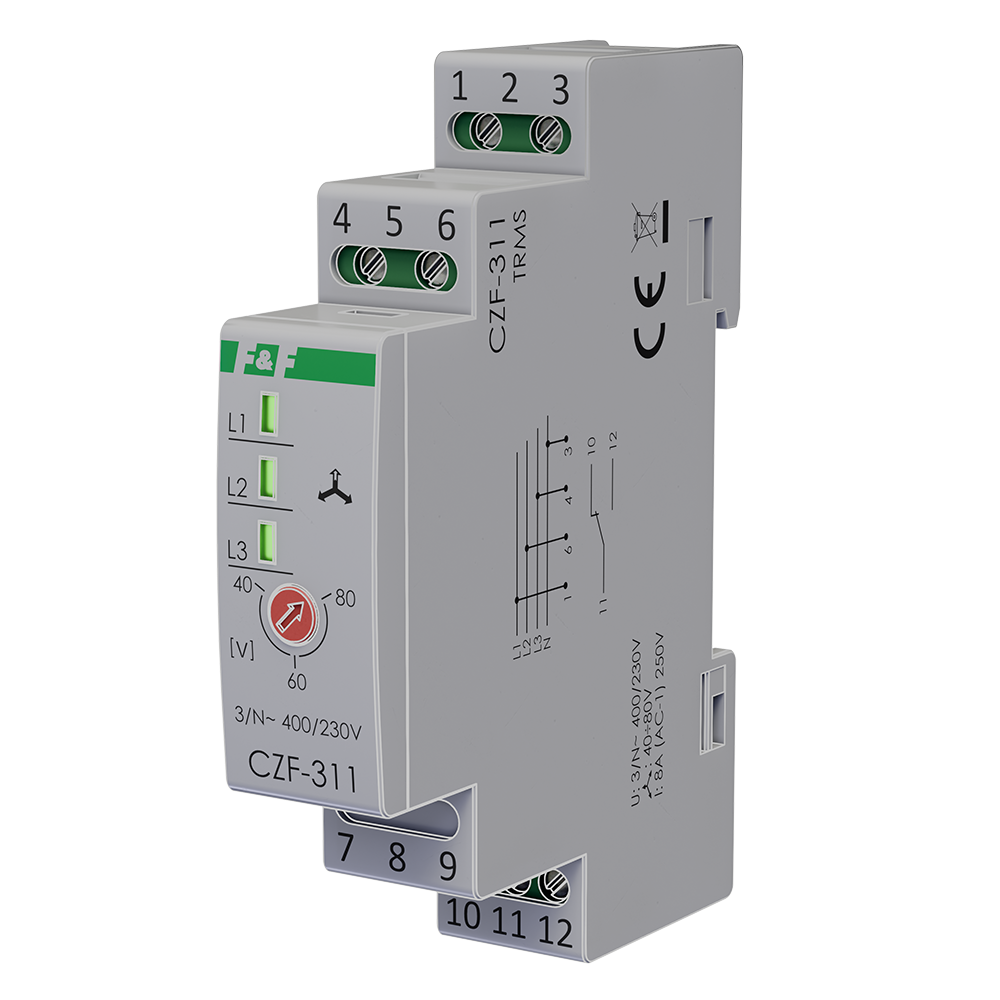

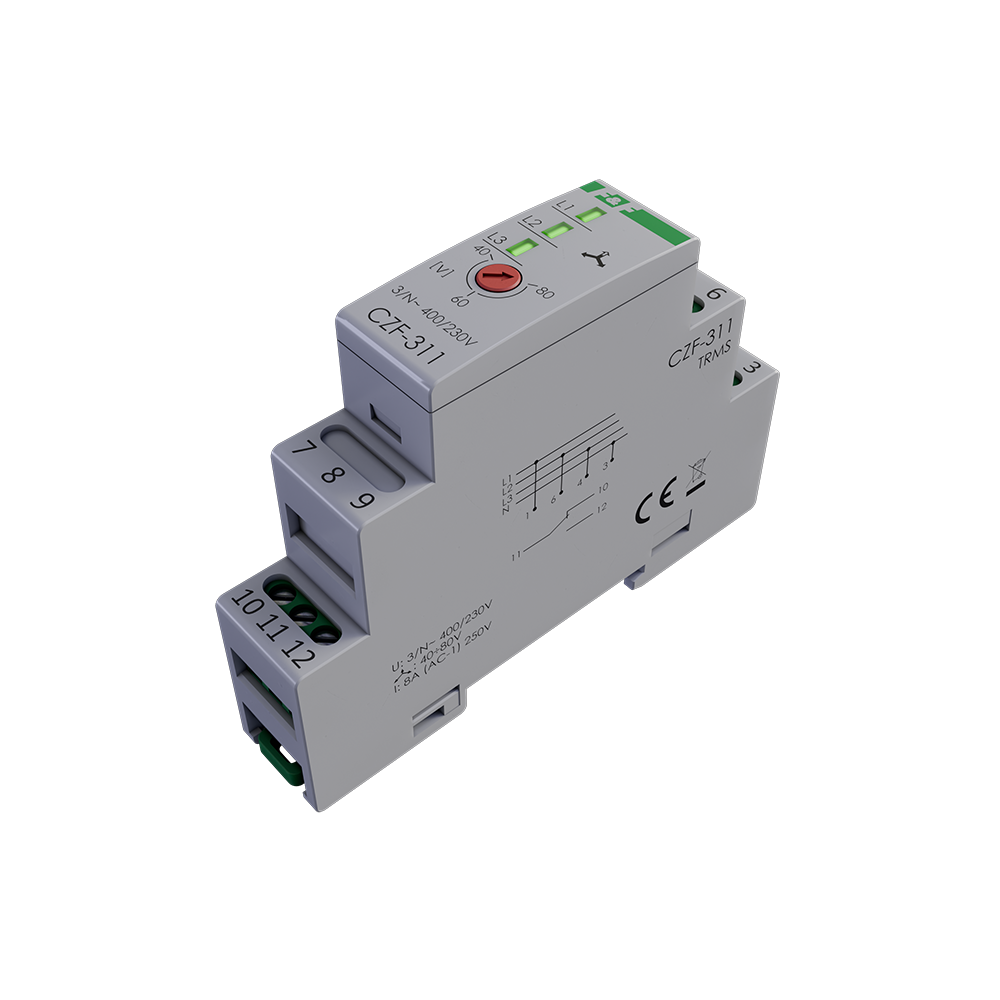

Przekaźnik zaniku fazy CZF-311-TRMS

CZF-311-TRMS to mikroprocesorowy przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V + N. Urządzenie monitoruje obecność napięcia w każdej fazie, wykrywa spadek napięcia poniżej 150 V, wzrost powyżej 280 V oraz asymetrię napięć między fazami przekraczającą ustawiony próg. Dzięki temu wspiera niezawodną ochronę silników trójfazowych w instalacjach automatyki przemysłowej, budynkowej oraz w rozdzielnicach maszynowych, gdzie stabilność zasilania ma bezpośredni wpływ na bezpieczeństwo pracy napędów i ograniczenie ryzyka awarii. Model CZF-311-TRMS należy do grupy urządzeń takich jak czujniki zaniku fazy oraz czujniki napięcia fazowego, stosowanych do ciągłego nadzoru parametrów sieci. Regulowany próg asymetrii napięciowej w zakresie 40–80 V pozwala dopasować działanie zabezpieczenia do wymagań konkretnej aplikacji. Po wykryciu nieprawidłowości przekaźnik rozłącza obwód sterowania, uniemożliwiając uruchomienie silnika lub powodując jego odłączenie przez układ stycznika. Styk separowany 1×NO/NC o maksymalnym prądzie obciążenia 8 A umożliwia integrację z obwodami sterowania oraz sygnalizacji awarii. Istotną zaletą urządzenia jest pomiar rzeczywistej wartości skutecznej napięcia TrueRMS. Funkcja ta zwiększa poprawność działania w sieciach z zakłóceniami i odkształconym przebiegiem napięcia, co jest szczególnie ważne w środowiskach przemysłowych. Zabezpieczenie asymetrii zasilania działa z opóźnieniem 4 s, ograniczając ryzyko przypadkowego wyłączenia przy krótkotrwałych zakłóceniach. Przy przekroczeniu progów napięcia fazowego wyłączenie następuje po 1 s, a ponowne załączenie odbywa się automatycznie po powrocie prawidłowych parametrów sieci, z histerezą napięciową około 5 V. Na panelu czołowym znajdują się trzy zielone diody LED sygnalizujące stan faz L1, L2 i L3 oraz pokrętło nastawy progu asymetrii. Urządzenie umożliwia również sygnalizację błędnego podłączenia przewodu neutralnego. CZF-311-TRMS nie realizuje funkcji kontroli kolejności faz, dlatego jest przeznaczony przede wszystkim do aplikacji, w których kluczowe są czujniki zaniku fazy, zabezpieczenie asymetrii zasilania i kontrola prawidłowych wartości napięć fazowych. Kompaktowa obudowa jednomodułowa 18 mm, montaż na szynie TH-35 oraz zaciski śrubowe 2,5 mm² ułatwiają instalację w standardowych rozdzielnicach.
