Opis produktu

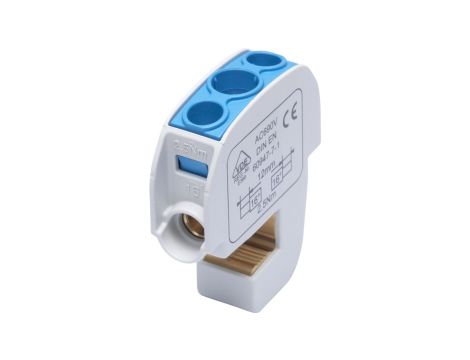

Zacisk izolowany szynowy SBB 16 (86105) SIMBLOCK niebieski 81550003
Jednobiegunowy zacisk izolowany SBB 16 przeznaczony do montażu na płaskiej szynie zbiorczej; zastosowany do łączenia przewodów miedzianych o maksymalnym przekroju 16 mm² w instalacjach rozdzielnicowych i szynowych.
Cechy techniczne
- Materiał styków: Cu/Cu (kontakt miedziany)
- Maksymalny przekrój przewodu: 16 mm² (przewody okrągłe)
- Znamionowy prąd pracy Ie: 114 A
- Znamionowe napięcie izolacji: 690 V AC
- Wymiary (S × W × D): szerokość zacisku 15,2 mm, wysokość 55,2 mm, długość 47,8 mm
- Kolor izolacji: niebieski; typ: jednobiegunowy
- Przeznaczony do montażu na płaskiej szynie zbiorczej; minimalna szerokość szyny: 10 mm, grubość szyny: 3 mm
- Numer katalogowy: 81550003
- Zgodność ze specyfikacją techniczną produktu: IEC 60947-7-1 (dot. złączek szynowych) oraz dyrektywami RoHS
Zastosowanie produktu
- Połączenia miedzianych przewodów okrągłych w rozdzielnicach, szynach zbiorczych i szafach sterowniczych
- Montaż na płaskich szynach zbiorczych w instalacjach przemysłowych i budynkowych (szer. od 10 mm, grubość 3 mm)
- Aplikacje wymagające izolowanego, jednobiegunowego punktu przyłączeniowego dla przewodów do 16 mm² przy napięciu do 690 V AC
