Opis produktu

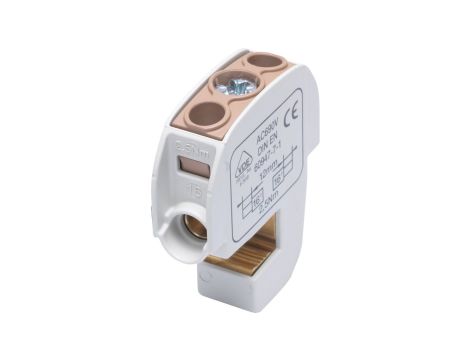

Zacisk izolowany szynowy SBB 16 (86105) SIMBLOCK brązowy 81550015
Zacisk izolowany szynowy SBB 16 to jednobiegunowy element przyłączeniowy przeznaczony do mocowania przewodów na szynach płaskich w rozdzielnicach i instalacjach przemysłowych; stosowany do przewodów okrągłych o maks. przekroju 16 mm².
Cechy techniczne
- Typ: zacisk jednobiegunowy, materiał styków: Cu/Cu
- Maksymalny przekrój przewodu: 16 mm² (przewody okrągłe)
- Maksymalny znamionowy prąd pracy Ie: 114 A
- Napięcie znamionowe: 690 V AC
- Wymiary (S × W × D): szer. zacisku 15,2 mm, wysokość 55,2 mm, długość 47,8 mm
- Przeznaczony do montażu na szynie płaskiej; szerokość szyny od 10 mm, grubość szyny od 3 mm do 10 mm
- Odpowiednie do przyłączenia przewodów okrągłych; nieodpowiednie do przewodów taśmowych i sektorowych
- Kolor obudowy: brązowy; numer katalogowy: 81550015
- Zaprojektowany zgodnie z wymaganiami normy IEC 60947-7-1; uwzględnia ograniczenia materiałowe zgodne z RoHS
Zastosowanie produktu
- Połączenia przewodów do szyn płaskich w rozdzielnicach i szafach sterowniczych
- Aplikacje przemysłowe wymagające przyłączenia przewodów okrągłych do szyn zbiorczych o szer. Ø10 mm i grubości 3–10 mm
- Instalacje zasilania i rozdziału prądu o napięciu do 690 V AC i prądzie do 114 A
