Opis produktu

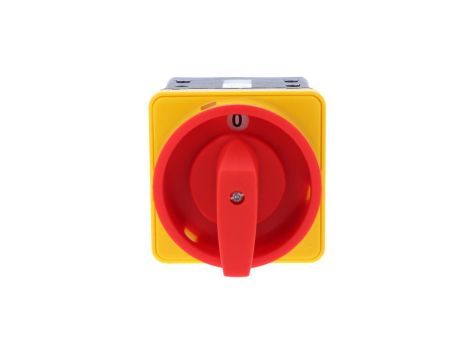

Łącznik krzywkowy 80A rozłącznik 0-1 3 - biegunowy mocowanie do pulpitu czoło zamykane żółto-czerwone SK80-2.8211\P08
Łącznik krzywkowy SK80-2.8211\P08 to trójbiegunowy przełącznik/rozłącznik 0-1 przeznaczony do montażu czołowego w pulpitu sterowniczego, stosowany do ręcznego załączania i odłączania obwodów trójfazowych oraz izolacji zasilania przy pracach serwisowych.
Cechy techniczne
- Typ urządzenia: przełącznik włącz/wyłącz (łącznik krzywkowy) z pozycją 0 (rozłącznik 0-1).
- Znamionowy prąd ciągły Iu: 80 A.
- Liczba biegunów: 3 (przeznaczony do obwodów trójfazowych).
- Znamionowa moc pracy przy AC-3, 400 V: 22 kW.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Stopień ochrony: część czołowa IP65; część stykowa IP20.
- Obudowa i materiały: elementy wykonane z materiałów odpornych na zanieczyszczenia; konstrukcja przystosowana do warunków przemysłowych (odporność na wibracje, udary i zmiany temperatury).
- Trwałość mechaniczna: do 3 000 000 cykli przestawieniowych (wartość typowa dla serii SK).
- Warianty serii: segmenty 1–7 o wymiarach od 49 mm do 156 mm; seria dostępna w różnych konfiguracjach pokręteł i tabliczek.
- Informacje montażowe: przeznaczony do instalacji w tablicach rozdzielczych i montażu czołowego w pulpitach; nie jest przeznaczony do montażu płaskiego, montażu czołowego czterootworowego ani do montażu pośredniego; urządzenie nie jest kompletną jednostką w obudowie.
Zastosowanie
- Ręczne załączanie/odłączanie i izolacja obwodów trójfazowych do 80 A w rozdzielnicach przemysłowych i maszynach.
- Sterowanie i zabezpieczenie silników w trybie AC-3 do 22 kW przy 400 V.
- Wykorzystanie w pulpitach sterowniczych wymagających czołowego mocowania z frontem zamykanym i kolorystyką żółto-czerwoną dla widocznego stanu rozłączenia.
- Aplikacje przemysłowe narażone na wibracje i udary oraz środowiska, gdzie wymagane jest uszczelnienie frontu (IP65) przy jednoczesnym montażu w zamkniętej obudowie zapewniającej ochronę styków (IP20).
