Opis produktu

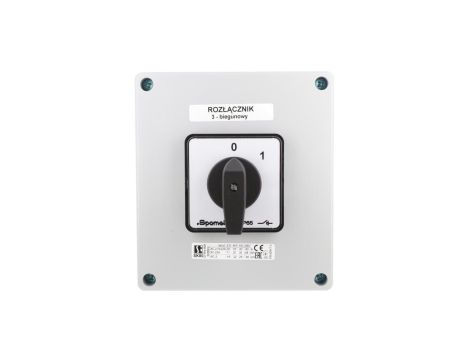

Łącznik krzywkowy 80A rozłącznik 0-1 3 - biegunowy w obudowie OB17 SK80-2.8211\OB17
Trójbiegunowy łącznik krzywkowy SK80 w obudowie OB17 pełni funkcję rozłącznika 0-1 do odłączania i łączenia obwodów trójfazowych o prądzie znamionowym do 80 A; przeznaczony do eksploatacji jako kompletne urządzenie montowane w obudowie.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A
- Liczba biegunów: 3 (trójfazowy)
- Konfiguracja pracy: 0-1 (pozycja rozłączona \'0\' dostępna)
- Rodzaj elementu przełączającego: przełącznik (krzywkowy)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Napięcie znamionowe izolacji (Ui): 690 V
- Znamionowa moc pracy (AC-3, 400 V): 22 kW; dodatkowo 17 kW przy 230 V oraz do 48 kW przy 690 V
- Stopień ochrony: część stykowa IP20, obudowa (część czołowa) IP65
- Kompletne urządzenie w obudowie OB17 — gotowe do instalacji
- Brak przystosowania do montażu płaskiego, montażu czołowego czterootworowego oraz bezpośredniej instalacji w tablicach rozdzielczych (zgodnie z danymi producenta)
Zastosowanie
- Odłączanie zasilania w obwodach trójfazowych i liniach dystrybucji do 80 A
- Sterowanie i odłączanie obwodów silnikowych zgodnie z trybem pracy AC-3
- Wyposażenie maszyn i rozdzielnic przemysłowych wymagających obudowy o stopniu ochrony IP65
- Zastosowania serwisowe i eksploatacyjne, gdzie wymagane jest kompletne urządzenie odłączające montowane wraz z obudową OB17
