Opis produktu

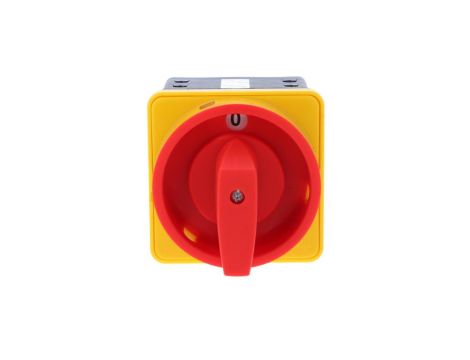

Łącznik krzywkowy 80A rozłącznik 0-1 4 - biegunowy mocowanie do pulpitu czoło zamykane żółto-czerwone SK80-2.8210\P08
Czterobiegunowy łącznik krzywkowy SK80-2.8210\P08 przeznaczony do ręcznego łączenia i rozłączania obwodów prądu przemiennego do 80 A, stosowany jako rozłącznik główny i izolator w rozdzielnicach oraz panelach sterowniczych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A.
- Liczba biegunów: 4 (trzy fazy + przewód neutralny lub zestyki pomocnicze zgodnie z konfiguracją).
- Pozycje przełączania: 0–1 (z pozycją 0 jako pozycją rozłączoną).
- Znamionowa moc pracy przy AC-3, 400 V: 22 kW; maks. znamionowa moc łączeniowa do 48 kW (zgodnie z zakresem typowym dla serii SK).
- Napięcie znamionowe: do 690 V (maks. wartość dla serii SK).
- Stopień ochrony części czołowej: IP65 — czoło chronione przed pyłem i strugami wody.
- Klasa ochronności i odporności: klasa II; odporność na wibracje i udary oraz warunki atmosferyczne (zgodnie z charakterystyką serii).
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe zapewniające bezpośrednie podłączenie przewodów szynowych i kablowych.
- Rodzaj elementu przełączającego: przełącznik krzywkowy (mechanizm ręczny).
- Mocowanie: przeznaczony do montażu do pulpitu z czołem zamykanym; kolor czoła: żółto-czerwony (pozycja zamknięta/otwarta).
- Ograniczenia montażowe: nieodpowiedni do montażu płaskiego ani do montażu czołowego czterootworowego; nie jest kompletnym urządzeniem w obudowie.
- Przeznaczenie instalacyjne: odpowiedni do zabudowy w tablicach rozdzielczych.
Zastosowanie
- Wyłącznik/rozłącznik główny w rozdzielnicach przemysłowych i szafach sterowniczych.
- Izolacja obwodów trójfazowych z przewodem neutralnym w instalacjach maszyn i urządzeń (np. silniki, napędy).
- Sterowanie i zabezpieczanie obwodów pomocniczych oraz zabezpieczenie prac konserwacyjnych (pozycja 0 jako wyraźne odłączenie).
- Stosowanie w panelach operatorskich, stanowiskach maszynowych oraz rozdzielniach warsztatowych wymagających frontu o stopniu ochrony IP65.
